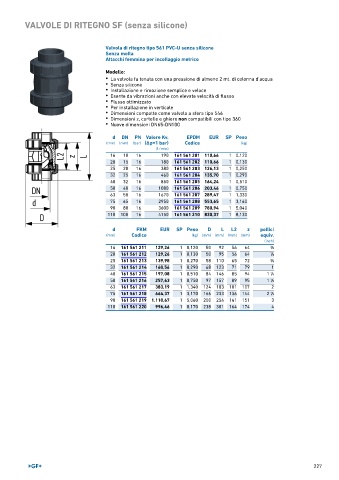

Page 227 - GEORGFISCHER - LISTINO 896

VALVOLE DI RITEGNO SF (senza silicone)

Valvola di ritegno tipo 561 PVC-U senza silicone
Senza molla
Attacchi femmina per incollaggio metrico

Modello:
• La valvola fa tenuta con una pressione di almeno 2 mt. di colonna d'acqua
• Senza silicone
• Installazione e rimozione semplice e veloce
• Esente da vibrazioni anche con elevate velocità di flusso
• Flusso ottimizzato
• Per installazione in verticale
• Dimensioni compatte come valvola a sfera tipo 546
• Dimensioni z, cartelle e ghiere non compatibili con tipo 360
• Nuove dimensioni DN65-DN100

d DN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 16 190 161 561 201 110,66 1 0,120
20 15 16 180 161 561 202 110,66 1 0,130
25 20 16 380 161 561 203 126,13 1 0,250
32 25 16 460 161 561 204 135,70 1 0,290
40 32 16 850 161 561 205 164,24 1 0,510
50 40 16 1080 161 561 206 203,46 1 0,750
63 50 16 1670 161 561 207 289,47 1 1,330
75 65 16 2950 161 561 208 553,65 1 3,160
90 80 16 3600 161 561 209 780,94 1 5,040
110 100 16 4150 161 561 210 830,37 1 8,130

d FKM EUR SP Peso D L L2 z pollici
(mm) Codice (kg) (mm) (mm) (mm) (mm) equiv.
(inch)
16 161 561 211 129,26 1 0,120 50 92 56 64 3 ∕8
20 161 561 212 129,26 1 0,130 50 95 56 64 1 ∕2
25 161 561 213 139,98 1 0,270 58 110 65 72 3 ∕4
32 161 561 214 160,56 1 0,290 68 123 71 79 1
40 161 561 215 197,08 1 0,510 84 146 85 94 1 ∕4
1
50 161 561 216 257,63 1 0,750 97 157 89 95 1 ∕2
1
63 161 561 217 383,19 1 1,340 124 183 101 107 2
75 161 561 218 664,37 1 3,170 166 233 136 144 2 ∕2
1
90 161 561 219 1.110,67 1 5,060 200 254 141 151 3
110 161 561 220 996,46 1 8,170 238 301 164 174 4

227
