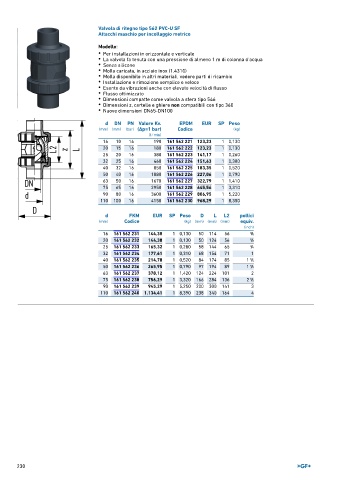

Page 230 - GEORGFISCHER - LISTINO 896

Valvola di ritegno tipo 562 PVC-U SF
Attacchi maschio per incollaggio metrico

Modello:
• Per installazioni in orizzontale e verticale
• La valvola fa tenuta con una pressione di almeno 1 m di colonna d'acqua
• Senza silicone
• Molla caricata, in acciaio inox (1.4310)
• Molla disponibile in altri materiali, vedere parti di ricambio
• Installazione e rimozione semplice e veloce
• Esente da vibrazioni anche con elevate velocità di flusso
• Flusso ottimizzato
• Dimensioni compatte come valvola a sfera tipo 546
• Dimensioni z, cartelle e ghiere non compatibili con tipo 360
• Nuove dimensioni DN65-DN100

d DN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 16 190 161 562 221 123,23 1 0,130
20 15 16 180 161 562 222 123,23 1 0,130
25 20 16 380 161 562 223 141,17 1 0,260
32 25 16 460 161 562 224 151,63 1 0,300
40 32 16 850 161 562 225 183,35 1 0,520
50 40 16 1080 161 562 226 227,06 1 0,790
63 50 16 1670 161 562 227 322,79 1 1,410
75 65 16 2950 161 562 228 645,56 1 3,310
90 80 16 3600 161 562 229 806,95 1 5,220
110 100 16 4150 161 562 230 968,29 1 8,350

d FKM EUR SP Peso D L L2 pollici
(mm) Codice (kg) (mm) (mm) (mm) equiv.
(inch)
16 161 562 231 144,38 1 0,130 50 114 56 3 ∕8
20 161 562 232 144,38 1 0,130 50 124 56 1 ∕2
25 161 562 233 165,32 1 0,280 58 144 65 3 ∕4
32 161 562 234 177,61 1 0,310 68 154 71 1
40 161 562 235 214,78 1 0,520 84 174 85 1 ∕4
1
50 161 562 236 265,95 1 0,790 97 194 89 1 ∕2
1
63 161 562 237 378,12 1 1,420 124 224 101 2
75 161 562 238 756,29 1 3,320 166 284 136 2 ∕2
1
90 161 562 239 945,29 1 5,250 200 300 141 3
110 161 562 240 1.134,41 1 8,390 238 340 164 4
