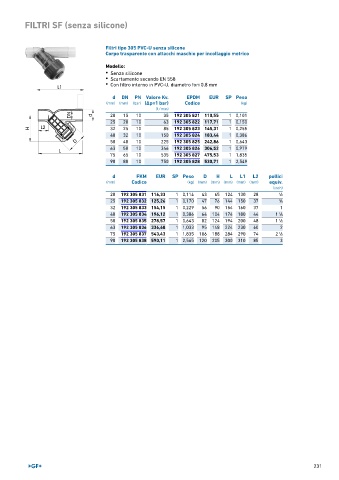

Page 231 - GEORGFISCHER - LISTINO 896

FILTRI SF (senza silicone)

Filtri tipo 305 PVC-U senza silicone
Corpo trasparente con attacchi maschio per incollaggio metrico

Modello:
• Senza silicone
• Scartamento secondo EN 558
• Con filtro interno in PVC-U, diametro fori 0.8 mm

d DN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
20 15 10 35 192 305 821 110,55 1 0,101
25 20 10 63 192 305 822 117,71 1 0,150
32 25 10 85 192 305 823 145,31 1 0,255
40 32 10 150 192 305 824 183,44 1 0,386
50 40 10 225 192 305 825 242,86 1 0,643
63 50 10 346 192 305 826 306,52 1 0,979
75 65 10 535 192 305 827 475,53 1 1,835
90 80 10 750 192 305 828 530,71 1 2,549

d FKM EUR SP Peso D H L L1 L2 pollici
(mm) Codice (kg) (mm) (mm) (mm) (mm) (mm) equiv.
(inch)
20 192 305 831 116,33 1 0,114 43 65 124 130 28 1 ∕2
25 192 305 832 125,26 1 0,170 47 76 144 150 37 3 ∕4
32 192 305 833 154,15 1 0,229 56 90 154 160 37 1
40 192 305 834 196,12 1 0,386 64 104 174 180 44 1 ∕4
1
50 192 305 835 278,57 1 0,643 82 124 194 200 48 1 ∕2
1
63 192 305 836 336,68 1 1,033 95 148 224 230 60 2
75 192 305 837 543,43 1 1,835 106 188 284 290 74 2 ∕2
1
90 192 305 838 590,11 1 2,565 120 205 300 310 85 3
