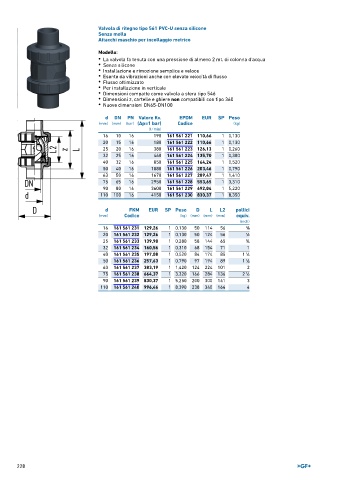

Page 228 - GEORGFISCHER - LISTINO 896

Valvola di ritegno tipo 561 PVC-U senza silicone
Senza molla
Attacchi maschio per incollaggio metrico

Modello:
• La valvola fa tenuta con una pressione di almeno 2 mt. di colonna d'acqua
• Senza silicone
• Installazione e rimozione semplice e veloce
• Esente da vibrazioni anche con elevate velocità di flusso
• Flusso ottimizzato
• Per installazione in verticale
• Dimensioni compatte come valvola a sfera tipo 546
• Dimensioni z, cartelle e ghiere non compatibili con tipo 360
• Nuove dimensioni DN65-DN100

d DN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 16 190 161 561 221 110,66 1 0,130
20 15 16 180 161 561 222 110,66 1 0,130
25 20 16 380 161 561 223 126,13 1 0,260
32 25 16 460 161 561 224 135,70 1 0,300
40 32 16 850 161 561 225 164,24 1 0,520
50 40 16 1080 161 561 226 203,46 1 0,790
63 50 16 1670 161 561 227 289,47 1 1,410
75 65 16 2950 161 561 228 553,65 1 3,310
90 80 16 3600 161 561 229 692,04 1 5,220
110 100 16 4150 161 561 230 830,37 1 8,350

d FKM EUR SP Peso D L L2 pollici
(mm) Codice (kg) (mm) (mm) (mm) equiv.
(inch)
16 161 561 231 129,26 1 0,130 50 114 56 3 ∕8
20 161 561 232 129,26 1 0,130 50 124 56 1 ∕2
25 161 561 233 139,98 1 0,280 58 144 65 3 ∕4
32 161 561 234 160,56 1 0,310 68 154 71 1
40 161 561 235 197,08 1 0,520 84 174 85 1 ∕4
1
50 161 561 236 257,63 1 0,790 97 194 89 1 ∕2
1
63 161 561 237 383,19 1 1,420 124 224 101 2
75 161 561 238 664,37 1 3,320 166 284 136 2 ∕2
1
90 161 561 239 830,37 1 5,250 200 300 141 3
110 161 561 240 996,46 1 8,390 238 340 164 4

228
