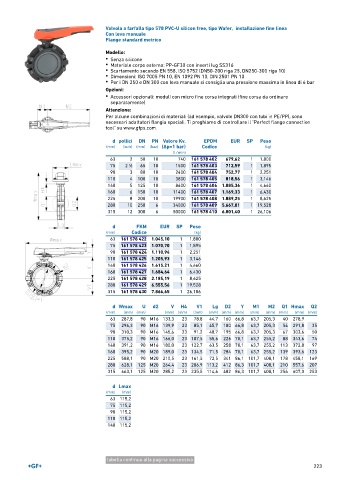

Page 223 - GEORGFISCHER - LISTINO 896

Valvola a farfalla tipo 578 PVC-U silicon free, tipo Wafer, installazione fine linea
Con leva manuale
Flange standard metrico

Modello:
• Senza silicone
• Materiale corpo esterno: PP-GF30 con inserti lug SS316
• Scartamento secondo EN 558, ISO 5752 (DN50-200 riga 25, DN250-300 riga 10)
• Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10
• Per i DN 250 e DN 300 con leva manuale si consiglia una pressione massima in linea di 6 bar

Opzioni:
• Accessori opzionali: moduli con micro fine corsa integrati (fine corsa da ordinare
separatamente)
Attenzione:
Per alcune combinazioni di materiali (ad esempio, valvole DN300 con tubi in PE/PP), sono
necessari adattatori flangia speciali. Ti preghiamo di controllare il "Perfect flange connection
tool" su www.gfps.com.

d pollici DN PN Valore Kv. EPDM EUR SP Peso
(mm) (inch) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
63 2 50 10 740 161 578 402 679,62 1 1,800
75 2 ∕2 65 10 1500 161 578 403 712,59 1 1,895
1
90 3 80 10 2400 161 578 404 752,77 1 2,251
110 4 100 10 3800 161 578 405 818,56 1 3,146
140 5 125 10 8600 161 578 406 1.085,36 1 4,660
160 6 150 10 11400 161 578 407 1.169,33 1 6,430
225 8 200 10 19900 161 578 408 1.889,25 1 8,625
280 10 250 6 34000 161 578 409 5.667,81 1 19,528
315 12 300 6 50000 161 578 410 6.801,40 1 26,106

d FKM EUR SP Peso
(mm) Codice (kg)
63 161 578 422 1.045,10 1 1,800
75 161 578 423 1.070,70 1 1,895
90 161 578 424 1.110,94 1 2,251
110 161 578 425 1.205,93 1 3,146
140 161 578 426 1.615,21 1 4,660
160 161 578 427 1.684,64 1 6,430
225 161 578 428 2.185,19 1 8,625
280 161 578 429 6.555,56 1 19,528
315 161 578 430 7.866,65 1 26,106

d Wmax U d2 V H4 V1 Lg D2 Y M1 M2 Q1 Hmax Q2
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
63 287,8 90 M16 133,3 23 78,8 44,7 160 66,8 63,7 205,3 40 278,9
75 296,3 90 M16 139,9 23 85,1 45,7 180 66,8 63,7 205,3 54 291,8 35
90 310,3 90 M16 145,6 23 91,2 48,7 195 66,8 63,7 205,3 67 303,6 50
110 375,2 90 M16 166,0 23 107,5 55,6 226 70,1 63,7 255,2 88 343,6 74
140 391,2 90 M16 180,0 23 122,7 63,5 258 70,1 63,7 255,2 113 372,8 97
160 395,2 90 M20 189,0 23 134,5 71,5 284 70,1 63,7 255,2 139 393,6 123
225 588,1 90 M20 210,5 23 161,5 72,5 341 86,1 101,7 408,1 178 458,1 169
280 628,1 125 M20 264,4 23 206,9 113,2 412 86,3 101,7 408,1 210 557,6 207
315 663,1 125 M20 285,2 23 235,5 114,6 482 86,3 101,7 408,1 256 607,0 253

d Lmax
(mm) (mm)
63 115,2
75 115,2
90 115,2
110 115,2
140 115,2

tabella continua alla pagina successiva
