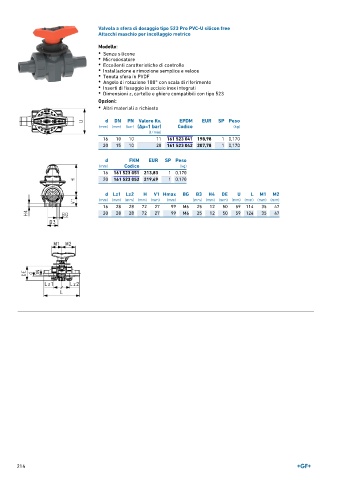

Page 214 - GEORGFISCHER - LISTINO 896

Valvola a sfera di dosaggio tipo 523 Pro PVC-U silicon free
Attacchi maschio per incollaggio metrico

Modello:
• Senza silicone
• Microdosatore
• Eccellenti caratteristiche di controllo
• Installazione e rimozione semplice e veloce
• Tenuta sfera in PVDF
• Angolo di rotazione 180° con scala di riferimento
• Inserti di fissaggio in acciaio inox integrati
• Dimensioni z, cartelle e ghiere compatibili con tipo 523

Opzioni:
• Altri materiali a richiesta

d DN PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 10 11 161 523 041 198,98 1 0,170
20 15 10 20 161 523 042 207,78 1 0,170

d FKM EUR SP Peso
(mm) Codice (kg)
16 161 523 051 213,83 1 0,170
20 161 523 052 219,49 1 0,170

d Lz1 Lz2 H V1 Hmax BG B3 H4 DE U L M1 M2
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 28 28 72 27 99 M6 25 12 50 59 114 35 47
20 28 28 72 27 99 M6 25 12 50 59 124 35 47

214
