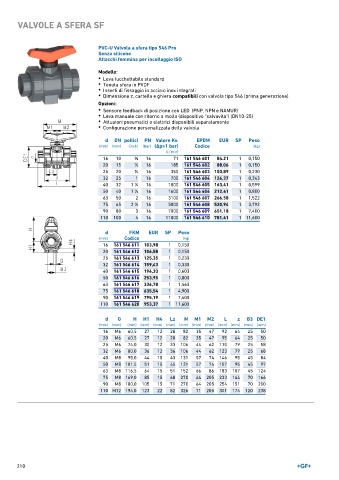

Page 210 - GEORGFISCHER - LISTINO 896

VALVOLE A SFERA SF

PVC-U Valvola a sfera tipo 546 Pro
Senza silicone
Attacchi femmina per incollaggio ISO

Modello:
• Leva lucchettabile standard
• Tenuta sfera in PVDF
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (prima generazione)

Opzioni:
• Sensore feedback di posizione con LED (PNP, NPN e NAMUR)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola

d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
16 10 3 ∕8 16 71 161 546 601 84,21 1 0,150
20 15 1 ∕2 16 185 161 546 602 88,06 1 0,150
25 20 3 ∕4 16 350 161 546 603 103,89 1 0,230
32 25 1 16 700 161 546 604 126,37 1 0,343
40 32 1 ∕4 16 1000 161 546 605 163,41 1 0,599
1
50 40 1 ∕2 16 1600 161 546 606 212,41 1 0,800
1
63 50 2 16 3100 161 546 607 266,58 1 1,522
75 65 2 ∕2 16 5000 161 546 608 520,94 1 3,792
1
90 80 3 16 7000 161 546 609 651,18 1 7,400
110 100 4 16 11000 161 546 610 781,41 1 11,600
d FKM EUR SP Peso
(mm) Codice (kg)
16 161 546 611 103,98 1 0,150
20 161 546 612 106,58 1 0,150
25 161 546 613 125,35 1 0,230
32 161 546 614 159,43 1 0,330
40 161 546 615 196,33 1 0,603
50 161 546 616 253,95 1 0,800
63 161 546 617 336,78 1 1,460
75 161 546 618 635,54 1 4,900
90 161 546 619 795,19 1 7,400
110 161 546 620 953,37 1 11,600

d G H H1 H4 Lz M M1 M2 L z B3 DE1
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
16 M6 60,5 27 12 28 82 35 47 92 64 25 50
20 M6 60,5 27 12 28 82 35 47 95 64 25 50
25 M6 74,0 30 12 33 106 44 62 110 79 25 58
32 M6 80,0 36 12 36 106 44 62 123 79 25 68
40 M8 95,0 44 15 43 131 57 74 146 95 45 84
50 M8 101,5 51 15 45 131 57 74 157 95 45 97
63 M8 116,5 64 15 51 152 66 86 183 107 45 124
75 M8 169,0 85 15 68 270 64 205 233 144 70 166
90 M8 180,0 105 15 71 270 64 205 254 151 70 200
110 M12 194,0 123 22 82 326 71 205 301 174 120 238
