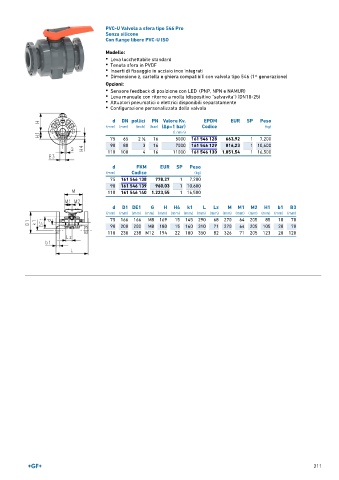

Page 211 - GEORGFISCHER - LISTINO 896

PVC-U Valvola a sfera tipo 546 Pro
Senza silicone
Con flange libere PVC-U ISO

Modello:
• Leva lucchettabile standard
• Tenuta sfera in PVDF
• Inserti di fissaggio in acciaio inox integrati
• Dimensione z, cartella e ghiera compatibili con valvola tipo 546 (1^ generazione)

Opzioni:
• Sensore feedback di posizione con LED (PNP, NPN e NAMUR)
• Leva manuale con ritorno a molla (dispositivo "salvavita") (DN10-25)
• Attuatori pneumatici o elettrici disponibili separatamente
• Configurazione personalizzata della valvola

d DN pollici PN Valore Kv. EPDM EUR SP Peso
(mm) (mm) (inch) (bar) (Δp=1 bar) Codice (kg)
(l ⁄ min)
75 65 2 ∕2 16 5000 161 546 128 663,92 1 7,200
1
90 80 3 16 7000 161 546 129 816,23 1 10,600
110 100 4 16 11000 161 546 130 1.051,54 1 16,500

d FKM EUR SP Peso
(mm) Codice (kg)
75 161 546 138 778,27 1 7,200
90 161 546 139 960,03 1 10,600
110 161 546 140 1.223,55 1 16,500

d D1 DE1 G H H4 k1 L Lz M M1 M2 H1 b1 B3
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
75 166 166 M8 169 15 145 290 68 270 64 205 85 18 70
90 200 200 M8 180 15 160 310 71 270 64 205 105 20 70
110 238 238 M12 194 22 180 350 82 326 71 205 123 20 120
