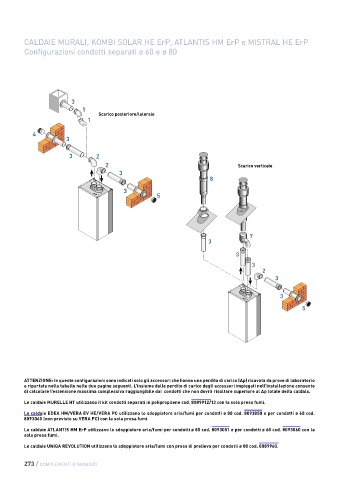

CALDAIE MURALI, KOMBI SOLAR HE ErP, ATLANTIS HM ErP e MISTRAL HE ErP
Configurazioni condotti separati ø 60 e ø 80
3
1
Scarico posteriore/laterale
1
4
3
3 2
2 Scarico verticale
3
8
3
5
7
3
3
3
2
3
3
5
ATTENZIONE: In queste configurazioni sono indicati solo gli accessori che hanno una perdita di carico (∆p) ricavata da prove di laboratorio
e riportata nelle tabelle nelle due pagine seguenti. L’insieme delle perdite di carico degli accessori impiegati nell’installazione consente
di calcolare l’estensione massima complessiva raggiungibile dai condotti che non dovrà risultare superiore al ∆p totale della caldaia.
Le caldaie MURELLE HT utilizzano il kit condotti separati in polipropilene cod. 8089912/13 con la sola presa fumi.
Le caldaie EDEA HM/VERA EV HE/VERA PC utilizzano lo sdoppiatore aria/fumi per condotti ø 80 cod. 8093050 e per condotti ø 60 cod.
8093060 (non previsto su VERA PC) con la sola presa fumi.
Le caldaie ATLANTIS HM ErP utilizzano lo sdoppiatore aria/fumi per condotti ø 80 cod. 8093051 e per condotti ø 60 cod. 8093060 con la
sola presa fumi.
Le caldaie UNIQA REVOLUTION utilizzano lo sdoppiatore aria/fumi con presa di prelievo per condotti ø 80 cod. 8089960.
