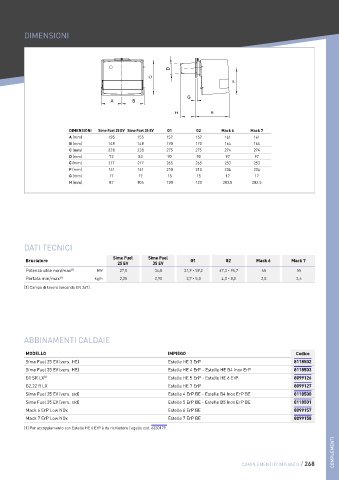

Page 268 - SIME - LISTINO 2024

DIMENSIONI

DIMENSIONI Sime Fuel 25 EV Sime Fuel 35 EV G1 G2 Mack 6 Mack 7
A (mm) 155 155 157 157 161 161
B (mm) 148 148 170 170 164 164
C (mm) 238 238 275 275 274 274
D (mm) 72 83 90 90 97 97
E (mm) 217 217 265 265 253 253
F (mm) 161 161 210 210 204 204
G (mm) 17 17 15 15 17 17
H (mm) 87 104 120 120 282,5 282,5

DATI TECNICI

Bruciatore Sime Fuel Sime Fuel G1 G2 Mack 6 Mack 7
25 EV 35 EV
Potenza utile min/max [1] kW 27,0 34,8 31,9 - 59,2 47,3 - 94,7 45 55
Portata min/max [1] kg/h 2,25 2,90 2,7 - 5,0 4,0 - 8,0 3,8 3,6
[1] Campo di lavoro (secondo EN 267).

ABBINAMENTI CALDAIE

MODELLO IMPIEGO Codice
Sime Fuel 25 EV (vers. HE) Estelle HE 3 ErP 8118502
Sime Fuel 35 EV (vers. HE) Estelle HE 4 ErP - Estelle HE B4 Inox ErP 8118503
G1 SR LX [1] Estelle HE 5 ErP - Estelle HE 6 ErP 8099126
G2.22 R LX Estelle HE 7 ErP 8099127
Sime Fuel 25 EV (vers. std) Estelle 4 ErP BE - Estelle B4 Inox ErP BE 8118500
Sime Fuel 35 EV (vers. std) Estelle 5 ErP BE - Estelle B5 Inox ErP BE 8118501
Mack 6 ErP Low NOx Estelle 6 ErP BE 8099157
Mack 7 ErP Low NOx Estelle 7 ErP BE 8099158
[1] Per accoppiamento con Estelle HE 6 ErP è da richiedere l’ugello cod. 6330179.
