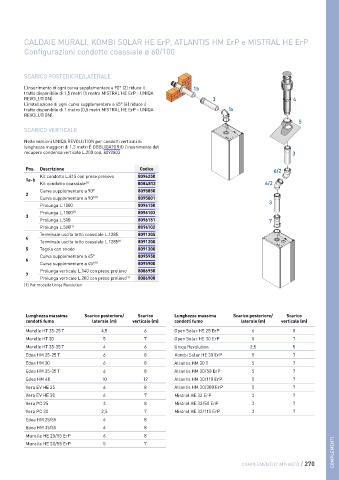

Page 270 - SIME - LISTINO 2024

CALDAIE MURALI, KOMBI SOLAR HE ErP, ATLANTIS HM ErP e MISTRAL HE ErP
Configurazioni condotto coassiale ø 60/100 2

4a
1c
SCARICO POSTERIORE/LATERALE
2
L’inserimento di ogni curva supplementare a 90° (2) riduce il 1b 6
tratto disponibile di 1,5 metri (1 metro MISTRAL HE ErP - UNIQA 2
REVOLUTION). 3 4 1b
L’installazione di ogni curva supplementare a 45° (6) riduce il
tratto disponibile di 1 metro (0,5 metri MISTRAL HE ErP - UNIQA 1a 5
REVOLUTION).
5 1a/3
SCARICO VERTICALE
Nelle versioni UNIQA REVOLUTION per condotti verticali di
lunghezza maggiori di 1,3 metri È OBBLIGATORIO l’inserimento del
recupero condensa verticale L.200 cod. 8092803 3 2

4a/4b
Pos. Descrizione Codice 6/2
Kit condotto L.815 con prese prelievo 8096250
1a-b
Kit condotto coassiale [1] 8084813 6/2 4a/4b
Curva supplementare a 90° 8095850
2
Curva supplementare a 90° [1] 8095801
Prolunga L.1000 8096150 3 2
Prolunga L.1000 [1] 8096103
3
Prolunga L.500 8096151 7
Prolunga L.500 [1] 8096102 3
Terminale uscita tetto coassiale L.1285 8091205
4
Terminale uscita tetto coassiale L.1285 [1] 8091200
5 Tegola con snodo 8091300
Curva supplementare a 45° 8095950
6
Curva supplementare a 45° [1] 8095900
Prolunga verticale L.140 con prese prelievo 8086950
7
Prolunga verticale L.200 con prese prelievo [1] 8086908
[1] Per modello Uniqa Revolution

Lunghezza massima Scarico posteriore/ Scarico Lunghezza massima Scarico posteriore/ Scarico
condotti fumo laterale (m) verticale (m) condotti fumo laterale (m) verticale (m)
Murelle HT 25-25 T 4,5 6 Open Solar HE 25 ErP 6 8
Murelle HT 30 5 7 Open Solar HE 30 ErP 5 7
Murelle HT 35-35 T 4 6 Uniqa Revolution 2,5 5
Edea HM 25-25 T 6 8 Kombi Solar HE 30 ErP 5 7
Edea HM 30 6 8 Atlantis HM 30 T 5 7
Edea HM 35-35 T 6 8 Atlantis HM 30/50 ErP 5 7
Edea HM 40 10 12 Atlantis HM 30/110 ErP 5 7
Vera EV HE 25 6 8 Atlantis HM 30/300 ErP 5 7
Vera EV HE 30 6 7 Mistral HE 32 ErP 3 7
Vera PC 25 3 8 Mistral HE 32/50 ErP 3 7
Vera PC 30 2,5 7 Mistral HE 32/110 ErP 3 7
Edea HM 25/55 6 8
Edea HM 35/55 6 8
Murelle HE 25/55 ErP 6 8
COMPLEMENTI
Murelle HE 30/55 ErP 5 7

COMPLEMENTI D’IMPIANTO / 270
