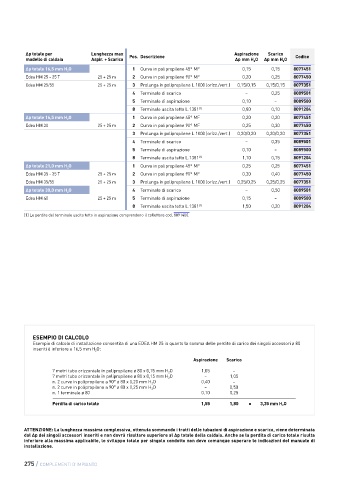

∆p totale per Lunghezza max Pos. Descrizione Aspirazione Scarico Codice
modello di caldaia Aspir. + Scarico ∆p mm H 2 O ∆p mm H 2 O
∆p totale 16,5 mm H 2 O 1 Curva in polipropilene 45° MF 0,15 0,15 8077451
Edea HM 25 - 25 T 25 + 25 m 2 Curva in polipropilene 90° MF 0,20 0,25 8077450
Edea HM 25/55 25 + 25 m 3 Prolunga in polipropilene L.1000 (orizz./vert.) 0,15/0,15 0,15/0,15 8077351
4 Terminale di scarico – 0,25 8089501
5 Terminale di aspirazione 0,10 – 8089500
8 Terminale uscita tetto L.1381 [1] 0,80 0,10 8091204
∆p totale 16,5 mm H 2 O 1 Curva in polipropilene 45° MF 0,20 0,20 8077451
Edea HM 30 25 + 25 m 2 Curva in polipropilene 90° MF 0,25 0,30 8077450
3 Prolunga in polipropilene L.1000 (orizz./vert.) 0,20/0,20 0,20/0,20 8077351
4 Terminale di scarico – 0,35 8089501
5 Terminale di aspirazione 0,10 – 8089500
8 Terminale uscita tetto L.1381 [1] 1,10 0,15 8091204
∆p totale 21,0 mm H 2 O 1 Curva in polipropilene 45° MF 0,25 0,25 8077451
Edea HM 35 - 35 T 25 + 25 m 2 Curva in polipropilene 90° MF 0,30 0,40 8077450
Edea HM 35/55 25 + 25 m 3 Prolunga in polipropilene L.1000 (orizz./vert.) 0,25/0,25 0,25/0,25 8077351
∆p totale 30,0 mm H 2 O 4 Terminale di scarico – 0,50 8089501
Edea HM 40 25 + 25 m 5 Terminale di aspirazione 0,15 – 8089500
8 Terminale uscita tetto L.1381 [1] 1,50 0,20 8091204
[1] Le perdite del terminale uscita tetto in aspirazione comprendono il collettore cod. 8091400.

ESEMPIO DI CALCOLO
Esempio di calcolo di installazione consentita di una EDEA HM 25 in quanto la somma delle perdite di carico dei singoli accessori ø 80
inseriti è inferiore a 16,5 mm H 2 O:
Aspirazione Scarico

7 metri tubo orizzontale in polipropilene ø 80 x 0,15 mm H 2 O 1,05 –
7 metri tubo orizzontale in polipropilene ø 80 x 0,15 mm H 2 O – 1,05
n. 2 curve in polipropilene a 90° ø 80 x 0,20 mm H 2 O 0,40 –
n. 2 curve in polipropilene a 90° ø 80 x 0,25 mm H 2 O – 0,50
n. 1 terminale ø 80 0,10 0,25

Perdita di carico totale 1,55 1,80 = 3,35 mm H 2 O

ATTENZIONE: La lunghezza massima complessiva, ottenuta sommando i tratti delle tubazioni di aspirazione e scarico, viene determinata
dal ∆p dei singoli accessori inseriti e non dovrà risultare superiore al ∆p totale della caldaia. Anche se la perdita di carico totale risulta
inferiore alla massima applicabile, lo sviluppo totale per singolo condotto non deve comunque superare le indicazioni del manuale di
installazione.
