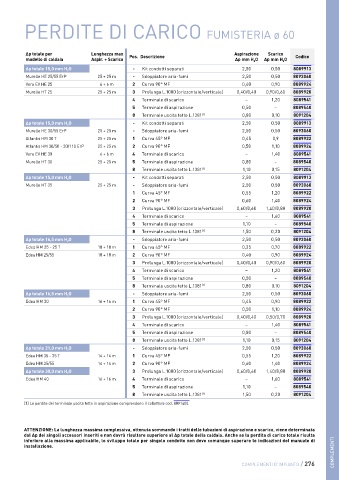

Page 276 - SIME - LISTINO 2024

PERDITE DI CARICO FUMISTERIA ø 60

∆p totale per Lunghezza max Pos. Descrizione Aspirazione Scarico Codice
modello di caldaia Aspir. + Scarico ∆p mm H 2 O ∆p mm H 2 O
∆p totale 15,0 mm H 2 O - Kit condotti separati 2,50 0,50 8089913
Murelle HE 25/55 ErP 25 + 25 m - Sdoppiatore aria-fumi 2,50 0,50 8093060
Vera EV HE 25 6 + 6 m 2 Curva 90° MF 0,40 0,90 8089924
Murelle HT 25 25 + 25 m 3 Prolunga L.1000 (orizzontale/verticale) 0,40/0,40 0,90/0,60 8089920
4 Terminale di scarico – 1,20 8089541
5 Terminale di aspirazione 0,50 – 8089540
8 Terminale uscita tetto L.1381 [1] 0,80 0,10 8091204
∆p totale 15,0 mm H 2 O - Kit condotti separati 2,50 0,50 8089913
Murelle HE 30/55 ErP 25 + 25 m - Sdoppiatore aria-fumi 2,50 0,50 8093060
Atlantis HM 30 T 25 + 25 m 1 Curva 45° MF 0,45 0,9 8089922
Atlantis HM 30/50 - 30/110 ErP 25 + 25 m 2 Curva 90° MF 0,50 1,10 8089924
Vera EV HE 30 6 + 6 m 4 Terminale di scarico – 1,40 8089541
Murelle HT 30 25 + 25 m 5 Terminale di aspirazione 0,80 – 8089540
8 Terminale uscita tetto L.1381 [1] 1,10 0,15 8091204
∆p totale 15,0 mm H 2 O - Kit condotti separati 2,50 0,50 8089913
Murelle HT 35 25 + 25 m - Sdoppiatore aria-fumi 2,50 0,50 8093060
1 Curva 45° MF 0,55 1,20 8089922
2 Curva 90° MF 0,60 1,40 8089924
3 Prolunga L.1000 (orizzontale/verticale) 0,60/0,60 1,40/0,80 8089920
4 Terminale di scarico – 1,60 8089541
5 Terminale di aspirazione 1,10 – 8089540
8 Terminale uscita tetto L.1381 [1] 1,50 0,20 8091204
∆p totale 16,5 mm H 2 O - Sdoppiatore aria-fumi 2,50 0,50 8093060
Edea HM 25 - 25 T 18 + 18 m 1 Curva 45° MF 0,35 0,70 8089922
Edea HM 25/55 18 + 18 m 2 Curva 90° MF 0,40 0,90 8089924
3 Prolunga L.1000 (orizzontale/verticale) 0,40/0,40 0,90/0,60 8089920
4 Terminale di scarico – 1,20 8089541
5 Terminale di aspirazione 0,50 – 8089540
8 Terminale uscita tetto L.1381 [1] 0,80 0,10 8091204
∆p totale 16,5 mm H 2 O - Sdoppiatore aria-fumi 2,50 0,50 8093060
Edea HM 30 16 + 16 m 1 Curva 45° MF 0,45 0,90 8089922
2 Curva 90° MF 0,50 1,10 8089924
3 Prolunga L.1000 (orizzontale/verticale) 0,40/0,40 0,50/0,70 8089920
4 Terminale di scarico – 1,40 8089541
5 Terminale di aspirazione 0,80 – 8089540
8 Terminale uscita tetto L.1381 [1] 1,10 0,15 8091204
∆p totale 21,0 mm H 2 O - Sdoppiatore aria-fumi 2,50 0,50 8093060
Edea HM 35 - 35 T 14 + 14 m 1 Curva 45° MF 0,55 1,20 8089922
Edea HM 35/55 14 + 14 m 2 Curva 90° MF 0,60 1,40 8089924
∆p totale 30,0 mm H 2 O 3 Prolunga L.1000 (orizzontale/verticale) 0,60/0,60 1,40/8,80 8089920
Edea HM 40 16 + 16 m 4 Terminale di scarico – 1,60 8089541
5 Terminale di aspirazione 1,10 – 8089540
8 Terminale uscita tetto L.1381 [1] 1,50 0,20 8091204
[1] Le perdite del terminale uscita tetto in aspirazione comprendono il collettore cod. 8091400.

ATTENZIONE: La lunghezza massima complessiva, ottenuta sommando i tratti delle tubazioni di aspirazione e scarico, viene determinata
dal ∆p dei singoli accessori inseriti e non dovrà risultare superiore al ∆p totale della caldaia. Anche se la perdita di carico totale risulta
inferiore alla massima applicabile, lo sviluppo totale per singolo condotto non deve comunque superare le indicazioni del manuale di
installazione. COMPLEMENTI

COMPLEMENTI D’IMPIANTO / 276
