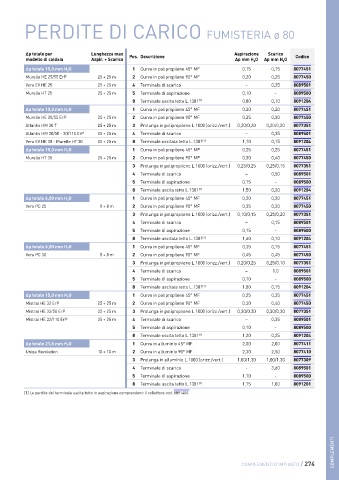

PERDITE DI CARICO FUMISTERIA ø 80

∆p totale per Lunghezza max Pos. Descrizione Aspirazione Scarico Codice
modello di caldaia Aspir. + Scarico ∆p mm H 2 O ∆p mm H 2 O
∆p totale 15,0 mm H 2 O 1 Curva in polipropilene 45° MF 0,15 0,15 8077451
Murelle HE 25/55 ErP 25 + 25 m 2 Curva in polipropilene 90° MF 0,20 0,25 8077450
Vera EV HE 25 25 + 25 m 4 Terminale di scarico – 0,25 8089501
Murelle HT 25 25 + 25 m 5 Terminale di aspirazione 0,10 – 8089500
8 Terminale uscita tetto L.1381 [1] 0,80 0,10 8091204
∆p totale 15,0 mm H 2 O 1 Curva in polipropilene 45° MF 0,20 0,20 8077451
Murelle HE 30/55 ErP 25 + 25 m 2 Curva in polipropilene 90° MF 0,25 0,30 8077450
Atlantis HM 30 T 25 + 25 m 3 Prolunga in polipropilene L.1000 (orizz./vert.) 0,20/0,20 0,20/0,20 8077351
Atlantis HM 30/50 - 30/110 ErP 25 + 25 m 4 Terminale di scarico – 0,35 8089501
Vera EV HE 30 - Murelle HT 30 25 + 25 m 8 Terminale uscitata tetto L.1381 [1] 1,10 0,15 8091204
∆p totale 15,0 mm H 2 O 1 Curva in polipropilene 45° MF 0,25 0,25 8077451
Murelle HT 35 25 + 25 m 2 Curva in polipropilene 90° MF 0,30 0,40 8077450
3 Prolunga in polipropilene L.1000 (orizz./vert.) 0,25/0,25 0,25/0,15 8077351
4 Terminale di scarico – 0,50 8089501
5 Terminale di aspirazione 0,15 – 8089500
8 Terminale uscita tetto L.1381 [1] 1,50 0,20 8091204
∆p totale 6,00 mm H 2 O 1 Curva in polipropilene 45° MF 0,20 0,20 8077451
Vera PC 25 8 + 8 m 2 Curva in polipropilene 90° MF 0,35 0,30 8077450
3 Prolunga in polipropilene L.1000 (orizz./vert.) 0,10/0,15 0,25/0,20 8077351
4 Terminale di scarico – 0,15 8089501
5 Terminale di aspirazione 0,15 – 8089500
8 Terminale uscitata tetto L.1381 [1] 1,60 0,10 8091204
∆p totale 6,00 mm H 2 O 1 Curva in polipropilene 45° MF 0,35 0,15 8077451
Vera PC 30 8 + 8 m 2 Curva in polipropilene 90° MF 0,45 0,45 8077450
3 Prolunga in polipropilene L.1000 (orizz./vert.) 0,20/0,25 0,25/0,10 8077351
4 Terminale di scarico – 1,0 8089501
5 Terminale di aspirazione 0,10 – 8089500
8 Terminale uscitata tetto L.1381 [1] 1,80 0,15 8091204
∆p totale 15,0 mm H 2 O 1 Curva in polipropilene 45° MF 0,25 0,35 8077451
Mistral HE 32 ErP 25 + 25 m 2 Curva in polipropilene 90° MF 0,30 0,40 8077450
Mistral HE 32/50 ErP 25 + 25 m 3 Prolunga in polipropilene L.1000 (orizz./vert.) 0,30/0,30 0,30/0,30 8077351
Mistral HE 32/110 ErP 25 + 25 m 4 Terminale di scarico – 0,35 8089501
5 Terminale di aspirazione 0,10 – 8089500
8 Terminale uscita tetto L.1381 [1] 1,20 0,25 8091204
∆p totale 21,5 mm H 2 O 1 Curva in alluminio 45° MF 2,00 2,00 8077411
Uniqa Revolution 10 + 10 m 2 Curva in alluminio 90° MF 2,30 2,50 8077410
3 Prolunga in alluminio L.1000 (orizz./vert.) 1,00/1,30 1,00/1,30 8077309
4 Terminale di scarico - 3,60 8089501
5 Terminale di aspirazione 1,10 - 8089500
8 Terminale uscita tetto L.1381 [1] 1,15 1,00 8091201
[1] Le perdite del terminale uscita tetto in aspirazione comprendono il collettore cod. 8091400.
