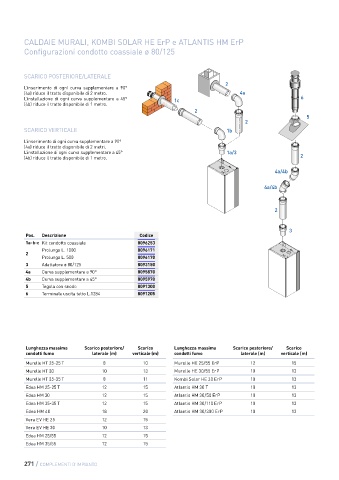

Page 271 - SIME - LISTINO 2024

CALDAIE MURALI, KOMBI SOLAR HE ErP e ATLANTIS HM ErP
Configurazioni condotto coassiale ø 80/125

SCARICO POSTERIORE/LATERALE
2
L’inserimento di ogni curva supplementare a 90°
(4a) riduce il tratto disponibile di 2 metro. 4a
L’installazione di ogni curva supplementare a 45° 1c 6
(4b) riduce il tratto disponibile di 1 metro. 4
2
1b 5
2
SCARICO VERTICALE 5 1b
3
1a
L’inserimento di ogni curva supplementare a 90°
(4a) riduce il tratto disponibile di 2 metri.
L’installazione di ogni curva supplementare a 45° 1a/3
(4b) riduce il tratto disponibile di 1 metro. 3 2

4a/4b
6/2
6/2 4a/4b

3
2

7
3
Pos. Descrizione Codice
1a-b-c Kit condotto coassiale 8096253
Prolunga L. 1000 8096171
2
Prolunga L. 500 8096170
3 Adattatore ø 80/125 8093150
4a Curva supplementare a 90° 8095870
4b Curva supplementare a 45° 8095970
5 Tegola con snodo 8091300
6 Terminale uscita tetto L.1284 8091205

Lunghezza massima Scarico posteriore/ Scarico Lunghezza massima Scarico posteriore/ Scarico
condotti fumo laterale (m) verticale (m) condotti fumo laterale (m) verticale (m)
Murelle HT 25-25 T 8 10 Murelle HE 25/55 ErP 12 15
Murelle HT 30 10 13 Murelle HE 30/55 ErP 10 13
Murelle HT 35-35 T 8 11 Kombi Solar HE 30 ErP 10 13
Edea HM 25-25 T 12 15 Atlantis HM 30 T 10 13
Edea HM 30 12 15 Atlantis HM 30/50 ErP 10 13
Edea HM 35-35 T 12 15 Atlantis HM 30/110 ErP 10 13
Edea HM 40 18 20 Atlantis HM 30/300 ErP 10 13
Vera EV HE 25 12 15
Vera EV HE 30 10 13
Edea HM 25/55 12 15
Edea HM 35/55 12 15

271 / COMPLEMENTI D’IMPIANTO
