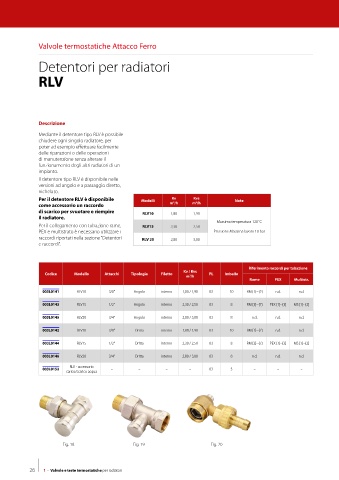

Page 28 - DANFOSS - CATALOGO GENERALE

Valvole termostatiche Attacco Ferro

Detentori per radiatori

RLV

Descrizione

Mediante il detentore tipo RLV è possibile
chiudere ogni singolo radiatore, per
poter ad esempio effettuare facilmente
delle riparazioni o delle operazioni
di manutenzione senza alterare il
funzionamento degli altri radiatori di un
impianto.
Il detentore tipo RLV è disponibile nelle
versioni ad angolo e a passaggio diretto,
nichelato.
Per il detentore RLV è disponibile Modelli Kv Kvs Note
3
3
come accessorio un raccordo m /h m /h
di scarico per svuotare e riempire RLV10 1,80 1,90
il radiatore.
Massima temperatura 120˚C
Per il collegamento con tubazione rame, RLV15 2,30 2,50
PEX e multistrato è necessario utilizzare i Pressione Massima lavoro 10 bar
raccordi riportati nella sezione “Detentori RLV 20 2,80 3,00
e raccordi”.

Riferimento raccordi per tubazione
Kv / Kvs
Codice Modello Attacchi Tipologia Filetto 3 PL Imballo
m /h
Rame PEX Multistr.
003L0141 RLV10 3/8" Angolo interno 1,80 / 1,90 03 10 RM [1]~[2] n.d. n.d.

003L0143 RLV15 1/2" Angolo interno 2,30 / 2,50 03 8 RM [3]~[7] PEX [1]~[3] MS [1]~[2]

003L0145 RLV20 3/4" Angolo interno 2,80 / 3,00 03 8 n.d. n.d. n.d.

003L0142 RLV10 3/8" Dritta interno 1,80 / 1,90 03 10 RM [1]~[2] n.d. n.d.

003L0144 RLV15 1/2" Dritta interno 2,30 / 2,50 03 8 RM [3]~[7] PEX [1]~[3] MS [1]~[2]

003L0146 RLV20 3/4" Dritta interno 2,80 / 3,00 03 8 n.d. n.d. n.d.
RLV - accessorio
003L0152 – – – – 03 5 – – –
carico/scarico acqua

Fig. 18 Fig. 19 Fig. 20
