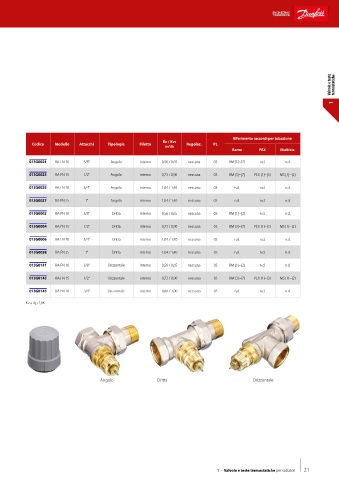

Page 23 - DANFOSS - CATALOGO GENERALE

Valvole e teste termostatiche

1

Riferimento raccordi per tubazione
Kv / Kvs
Codice Modello Attacchi Tipologia Filetto Regolaz. PL
m /h
3
Rame PEX Multistr.
013G0021 RA-FN 10 3/8" Angolo interno 0,56 / 0,65 nessuna 03 RM [1]~[2] n.d. n.d.
013G0023 RA-FN 15 1/2" Angolo interno 0,73 / 0,90 nessuna 03 RM [3]~[7] PEX [1]~[3] MS [1]~[2]
013G0025 RA-FN 20 3/4" Angolo interno 1,04 / 1,40 nessuna 03 n.d. n.d. n.d.

013G0027 RA-FN 25 1" Angolo interno 1,04 / 1,40 nessuna 03 n.d. n.d. n.d.

013G0002 RA-FN 10 3/8" Dritta interno 0,56 / 0,65 nessuna 03 RM [1]~[2] n.d. n.d.

013G0004 RA-FN 15 1/2" Dritta interno 0,73 / 0,90 nessuna 03 RM [3]~[7] PEX [1]~[3] MS [1]~[2]

013G0006 RA-FN 20 3/4" Dritta interno 1,04 / 1,40 nessuna 03 n.d. n.d. n.d.

013G0028 RA-FN 25 1" Dritta interno 1,04 / 1,40 nessuna 03 n.d. n.d. n.d.

013G0141 RA-FN 10 3/8" Orizzontale interno 0,56 / 0,65 nessuna 03 RM [1]~[2] n.d. n.d.
013G0143 RA-FN 15 1/2" Orizzontale interno 0,73 / 0,90 nessuna 03 RM [3]~[7] PEX [1]~[3] MS [1]~[2]

013G0145 RA-FN 20 3/4" Orizzontale interno 0,80 / 1,00 nessuna 03 n.d. n.d. n.d.

Kv a Xp 2,0K

Angolo Dritta Orizzontale

1 - Valvole e teste termostatiche per radiatori 21
