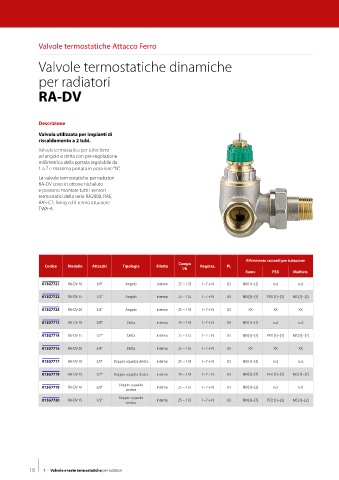

Page 18 - DANFOSS - CATALOGO GENERALE

Valvole termostatiche Attacco Ferro

Valvole termostatiche dinamiche

per radiatori

RA-DV

Descrizione

Valvola utilizzata per impianti di
riscaldamento a 2 tubi.
Valvola termostatica per tubo ferro
ad angolo e dritta con pre-regolazione
millimetrica della portata regolabile da
1 a 7 e massima portata in posizione “N”.
Le valvole termostatiche per radiatori
RA-DV sono in ottone nichelato
e possono montare tutti i sensori
termostatici della serie RA2000, RAE,
RAS-C2, living ed il termo attuatore
TWA-A.

Riferimento raccordi per tubazione
Campo
Codice Modello Attacchi Tipologia Filetto Regolaz. PL
l/h
Rame PEX Multistr.
013G7721 RA-DV 10 3/8" Angolo interno 25 ~ 135 1~7 + N 03 RM [1]~[2] n.d. n.d.
013G7723 RA-DV 15 1/2" Angolo interno 25 ~ 135 1~7 + N 03 RM [3]~[7] PEX [1]~[3] MS [1]~[2]

013G7725 RA-DV 20 3/4" Angolo interno 25 ~ 135 1~7 + N 03 XX XX XX

013G7712 RA-DV 10 3/8" Dritta interno 25 ~ 135 1~7 + N 03 RM [1]~[2] n.d. n.d.

013G7714 RA-DV 15 1/2" Dritta interno 25 ~ 135 1~7 + N 03 RM [3]~[7] PEX [1]~[3] MS [1]~[2]

013G7716 RA-DV 20 3/4" Dritta interno 25 ~ 135 1~7 + N 03 XX XX XX

013G7717 RA-DV 10 3/8" Doppio squadra destra interno 25 ~ 135 1~7 + N 03 RM [1]~[2] n.d. n.d.

013G7719 RA-DV 15 1/2" Doppio squadra destra interno 25 ~ 135 1~7 + N 03 RM [3]~[7] PEX [1]~[3] MS [1]~[2]
013G7718 RA-DV 10 3/8" Doppio squadra interno 25 ~ 135 1~7 + N 03 RM [1]~[2] n.d. n.d.
sinistra
013G7720 RA-DV 15 1/2" Doppio squadra interno 25 ~ 135 1~7 + N 03 RM [3]~[7] PEX [1]~[3] MS [1]~[2]
sinistra

16 1 - Valvole e teste termostatiche per radiatori
