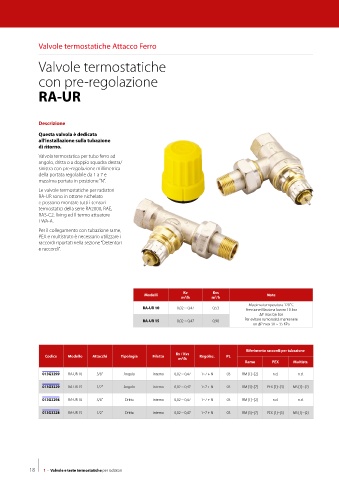

Page 20 - DANFOSS - CATALOGO GENERALE

Valvole termostatiche Attacco Ferro

Valvole termostatiche

con pre-regolazione

RA-UR

Descrizione

Questa valvola è dedicata
all’installazione sulla tubazione
di ritorno.

Valvola termostatica per tubo ferro ad
angolo, dritta o a doppio squadra destra/
sinistra con pre-regolazione millimetrica
della portata regolabile da 1 a 7 e
massima portata in posizione “N”.
Le valvole termostatiche per radiatori
RA-UR sono in ottone nichelato
e possono montare tutti i sensori
termostatici della serie RA2000, RAE,
RAS-C2, living ed il termo attuatore
TWA-A.
Per il collegamento con tubazione rame,
PEX e multistrato è necessario utilizzare i
raccordi riportati nella sezione “Detentori
e raccordi”.

Kv Kvs
Modelli 3 3 Note
m /h m /h
Massima temperatura 120˚C
RA-UR 10 0,02 ~ 0,47 0,53 Pressione Massima lavoro 10 bar
DP max 0,6 bar
RA-UR 15 0,02 ~ 0,47 0,90 Per evitare rumorosità mantenere
un DP max 30 ~ 35 KPa

Riferimento raccordi per tubazione
Kv / Kvs
Codice Modello Attacchi Tipologia Filetto Regolaz. PL
m /h
3
Rame PEX Multistr.
013G3299 RA-UR 10 3/8" Angolo interno 0,02 ~ 0,47 1~7 + N 03 RM [1]~[2] n.d. n.d.
013G3229 RA-UR 15 1/2" Angolo interno 0,02 ~ 0,47 1~7 + N 03 RM [3]~[7] PEX [1]~[3] MS [1]~[2]

013G3298 RA-UR 10 3/8" Dritta interno 0,02 ~ 0,47 1~7 + N 03 RM [1]~[2] n.d. n.d.

013G3228 RA-UR 15 1/2" Dritta interno 0,02 ~ 0,47 1~7 + N 03 RM [3]~[7] PEX [1]~[3] MS [1]~[2]
