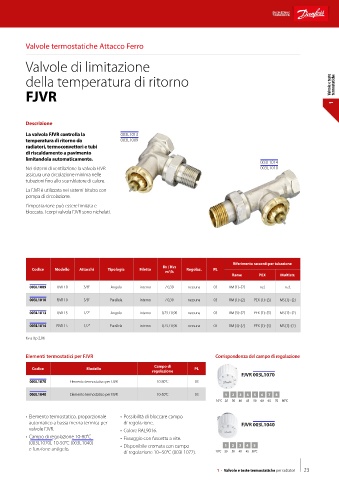

Page 25 - DANFOSS - CATALOGO GENERALE

Valvole termostatiche Attacco Ferro

Valvole di limitazione

della temperatura di ritorno Valvole e teste termostatiche

FJVR

1

Descrizione

La valvola FJVR controlla la 003L1013
temperatura di ritorno da 003L1009
radiatori, termoconvettori e tubi
di riscaldamento a pavimento
limitandola automaticamente.
003L1014
Nei sistemi di ventilazione la valvola FJVR 003L1010
assicura una circolazione minima nelle
tubazioni fino allo scambiatore di calore.
La FJVR è utilizzata nei sistemi bitubo con
pompa di circolazione.
L’impostazione può essere limitata e
bloccata. I corpi valvola FJVR sono nichelati.

Riferimento raccordi per tubazione Riferimento raccordi per tubazione
Kv / Kvs Kv / Kvs
Codice Modello Attacchi Tipologia Filetto Regolaz. PL Codice Modello Attacchi Tipologia Filetto Regolaz. PL
m /h m /h
3
3
Rame PEX Multistr. Rame PEX Multistr.
013G1676 RA-G 15 1/2" Angolo interno 0,73 / 0,90 nessuna 03 RM [3]~[7] PEX [1]~[3] MS [1]~[2] 003L1009 FJVR 10 3/8" Angolo interno / 0,39 nessuna 03 RM [1]~[2] n.d. n.d.
013G1678 RA-G 20 3/4" Angolo interno 1,04 / 1,40 nessuna 03 n.d. n.d. n.d. 003L1010 FJVR 10 3/8" Parallela interno / 0,39 nessuna 03 RM [1]~[2] PEX [1]~[3] MS [1]~[2]

013G1680 RA-G 25 1" Angolo interno 1,04 / 1,40 nessuna 03 n.d. n.d. n.d. 003L1013 FJVR 15 1/2" Angolo interno 0,73 / 0,90 nessuna 03 RM [3]~[7] PEX [1]~[3] MS [1]~[2]

013G1675 RA-G 15 1/2" Dritta interno 0,73 / 0,90 nessuna 03 RM [3]~[7] PEX [1]~[3] MS [1]~[2] 003L1014 FJVR 15 1/2” Parallela interno 0,73 / 0,90 nessuna 03 RM [3]~[7] PEX [1]~[3] MS [1]~[2]

013G1677 RA-G 20 3/4" Dritta interno 1,04 / 1,40 nessuna 03 n.d. n.d. n.d. Kv a Xp 2,0K
013G1679 RA-G 25 1" Dritta interno 1,04 / 1,40 nessuna 03 n.d. n.d. n.d.
Elementi termostatici per FJVR Corrispondenza del campo di regolazione

Campo di
Codice Modello PL
regolazione
FJVR 003L1070
003L1070 Elemento termostatico per FJVR 10-80°C 03
003L1040 Elemento termostatico per FJVR 10-50°C 03 1 2 3 4 5 6 7 8
10°C 20 30 40 45 50 60 65 70 80°C

• Elemento termostatico, proporzionale • Possibilità di bloccare campo
automatico a bassa inerzia termica per di regolazione. FJVR 003L1040
valvole FJVR. • Colore RAL9016.
• Campo di regolazione 10-80°C • Fissaggio con fascetta a vite.
(003L1070), 10-50°C (003L1040) • Disponibile cromata con campo 1 2 3 4 5
e funzione antigelo.
di regolazione 10~50°C (003L1072). 10°C 20 30 40 45 50°C

1 - Valvole e teste termostatiche per radiatori 23
