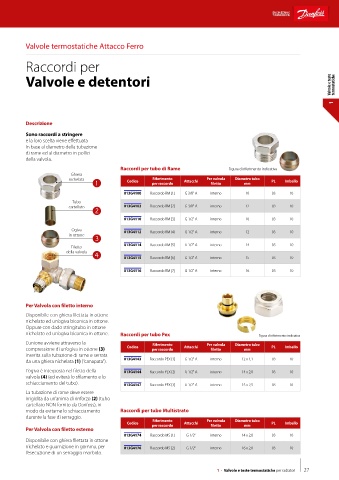

Page 29 - DANFOSS - CATALOGO GENERALE

Valvole termostatiche Attacco Ferro

Raccordi per

Valvole e detentori Valvole e teste termostatiche

1

Descrizione

Sono raccordi a stringere
e la loro scelta viene effettuata
in base al diametro della tubazione
di rame ed al diametro in pollici
della valvola.
Raccordi per tubo di Rame Figura di riferimento indicativa
Ghiera
❶ Codice per raccordo Attacchi filetto mm PL Imballo
nichelata Riferimento Per valvola Diametro tubo
013G4100 Raccordo RM [1] G 3/8" A interno 10 03 10
Tubo
❷
cartellato 013G4102 Raccordo RM [2] G 3/8" A interno 12 03 10
013G4110 Raccordo RM [3] G 1/2" A interno 10 03 10

Ogiva 013G4112 Raccordo RM [4] G 1/2" A interno 12 03 10
❸
in ottone
Filetto 013G4114 Raccordo RM [5] G 1/2" A interno 14 03 10
❹ 013G4115 Raccordo RM [6] G 1/2" A interno 15 03 10
della valvola
Riferimento raccordi per tubazione
Kv / Kvs 013G4116 Raccordo RM [7] G 1/2" A interno 16 03 10
Codice Modello Attacchi Tipologia Filetto 3 PL Imballo
m /h
Rame PEX Multistr.
003L0141 RLV10 3/8" Angolo interno 1,80 / 1,90 03 10 RM [1]~[2] n.d. n.d.

003L0143 RLV15 1/2" Angolo interno 2,30 / 2,50 03 8 RM [3]~[7] PEX [1]~[3] MS [1]~[2] Per Valvola con filetto interno
Disponibile con ghiera filettata in ottone
003L0145 RLV20 3/4" Angolo interno 2,80 / 3,00 03 8 n.d. n.d. n.d.
nichelato ed un’ogiva biconica in ottone.
Oppure con dado stringitubo in ottone
003L0142 RLV10 3/8" Dritta interno 1,80 / 1,90 03 10 RM [1]~[2] n.d. n.d.
nichelato ed un’ogiva biconica in ottone. Raccordi per tubo Pex Figura di riferimento indicativa
003L0144 RLV15 1/2" Dritta interno 2,30 / 2,50 03 8 RM [3]~[7] PEX [1]~[3] MS [1]~[2] L’unione avviene attraverso la Riferimento Per valvola Diametro tubo
compressione di un’ogiva in ottone (3) Codice per raccordo Attacchi filetto mm PL Imballo
003L0146 RLV20 3/4" Dritta interno 2,80 / 3,00 03 8 n.d. n.d. n.d. inserita sulla tubazione di rame e serrata
da una ghiera nichelata (1) (“canapata”). 013G4143 Raccordo PEX [1] G 1/2" A interno 12 x 1,1 03 10
RLV - accessorio
003L0152 – – – – 03 5 – – – L’ogiva è interposta nel filetto della
carico/scarico acqua 013G4144 Raccordo PEX [2] G 1/2" A interno 14 x 2,0 03 10
valvola (4) (ed eviterà lo sfilamento e lo
schiacciamento del tubo). 013G4147 Raccordo PEX [3] G 1/2" A interno 15 x 2,5 03 10
La tubazione di rame deve essere
irrigidita da un’anima di rinforzo (2) (tubo
cartellato NON fornito da Danfoss), in
modo da evitarne lo schiacciamento Raccordi per tubo Multistrato
durante la fase di serraggio.
Codice Riferimento Attacchi Per valvola Diametro tubo PL Imballo
Per Valvola con filetto esterno per raccordo filetto mm
013G4174 Raccordo MS [1] G 1/2" interno 14 x 2,0 03 10
Disponibile con ghiera filettata in ottone
nichelato e guarnizione in gomma, per 013G4176 Raccordo MS [2] G 1/2" interno 16 x 2,0 03 10
l’esecuzione di un serraggio morbido.

1 - Valvole e teste termostatiche per radiatori 27
