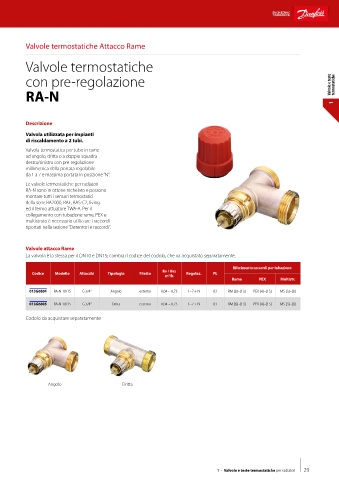

Page 31 - DANFOSS - CATALOGO GENERALE

Valvole termostatiche Attacco Rame

Valvole termostatiche

con pre-regolazione Valvole e teste termostatiche

RA-N

1

Descrizione

Valvola utilizzata per impianti
di riscaldamento a 2 tubi.
Valvola termostatica per tubo in rame
ad angolo, dritta o a doppio squadra
destra/sinistra con pre-regolazione
millimetrica della portata regolabile
da 1 a 7 e massima portata in posizione “N”.
Le valvole termostatiche per radiatori
RA-N sono in ottone nichelato e possono
montare tutti i sensori termostatici
della serie RA2000, RAE, RAS-C2, living
ed il termo attuatore TWA-A. Per il
collegamento con tubazione rame, PEX e
multistrato è necessario utilizzare i raccordi
riportati nella sezione “Detentori e raccordi”.

Valvole attacco Rame
La valvola è la stessa per il DN10 e DN15; cambia il codice del codolo, che va acquistato separatamente.

Riferimento raccordi per tubazione Riferimento raccordi per tubazione
Kv / Kvs Kv / Kvs
Codice Modello Attacchi Tipologia Filetto Regolaz. PL Codice Modello Attacchi Tipologia Filetto Regolaz. PL
m /h m /h
3
3
Rame PEX Multistr. Rame PEX Multistr.
013G6814 RA-IN 10/15 G 3/4" Angolo esterno 0,04~0,73 N 03 RM [8]~[13] PEX [4]~[15] MS [3]~[8] 013G6804 RA-N 10/15 G 3/4" Angolo esterno 0,04 ~ 0,73 1~7 + N 03 RM [8]~[13] PEX [4]~[15] MS [3]~[8]
013G6815 RA-IN 10/15 G 3/4” Dritta esterno 0,04~0,73 N 03 RM [8]~[13] PEX [4]~[15] MS [3]~[8] 013G6805 RA-N 10/15 G 3/4” Dritta esterno 0,04 ~ 0,73 1~7 + N 03 RM [8]~[13] PEX [4]~[15] MS [3]~[8]

013G6806 RA-IN 10/15 G 3/4” Doppio squadra dx esterno 0,04~0,73 N 03 RM [8]~[13] PEX [4]~[15] MS [3]~[8] Codolo da acquistare separatamente

013G6807 RA-IN 10/15 G 3/4” Doppio squadra sx esterno 0,04~0,73 N 03 RM [8]~[13] PEX [4]~[15] MS [3]~[8]

Angolo Dritta

1 - Valvole e teste termostatiche per radiatori 29
