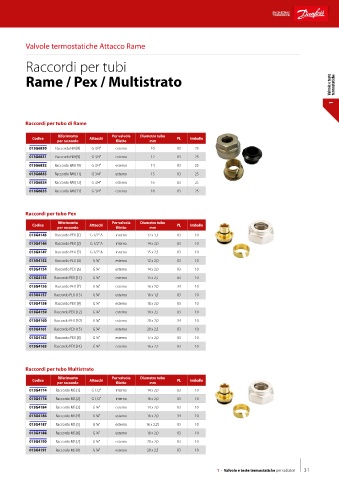

Page 33 - DANFOSS - CATALOGO GENERALE

Valvole termostatiche Attacco Rame

Raccordi per tubi

Rame / Pex / Multistrato Valvole e teste termostatiche

1

Raccordi per tubo di Rame

Riferimento Per valvola Diametro tubo
Codice per raccordo Attacchi filetto mm PL Imballo
Riferimento raccordi per tubazione
Kv / Kvs
Codice Modello Attacchi Tipologia Filetto PL Imballo 013G6830 Raccordo RM [8] G 3/4" esterno 10 03 25
m /h
3
Rame PEX Multistr. 013G6831 Raccordo RM [9] G 3/4" esterno 12 03 25
003L0453 RLV-S 10/15 3/4" Angolo esterno 1,80 / 2,20 03 10 RM [8]~[13] PEX [4]~[15] MS [3]~[8] 013G6832 Raccordo RM [10] G 3/4" esterno 14 03 25
013G6833 Raccordo RM [11] G 3/4" esterno 15 03 25
003L0454 RLV-S 10/15 3/4" Dritta esterno 1,80 / 2,20 03 10 RM [8]~[13] PEX [4]~[15] MS [3]~[8]
013G6834 Raccordo RM [12] G 3/4" esterno 16 03 25
013G6835 Raccordo RM [13] G 3/4" esterno 18 03 25

Raccordi per tubo Pex
Riferimento Per valvola Diametro tubo
Codice Attacchi PL Imballo
per raccordo filetto mm
013G4143 Raccordo PEX [1] G 1/2" A interno 12 x 1,1 03 10
013G4144 Raccordo PEX [2] G 1/2" A interno 14 x 2,0 03 10
013G4147 Raccordo PEX [3] G 1/2" A interno 15 x 2,5 03 10
013G4152 Raccordo PEX [4] G ¾" esterno 12 x 2,0 03 10
Riferimento raccordi per tubazione
Attacco Kv / Kvs 013G4154 Raccordo PEX [6] G ¾" esterno 14 x 2,0 03 10
Codice Modello Tipologia Filetto PL Imb.
3
impianto m /h
Rame PEX Multistr. 013G4155 Raccordo PEX [11] G ¾" esterno 15 x 2,5 03 10
013G4156 Raccordo PEX [7] G ¾" esterno 16 x 2,0 34 10
003L0363 RLV15 G 3/4" Angolo esterno 2,30 / 2,50 03 1 RM [8] ~ [12] PEX [4]~[14] MS [3]~[7]
013G4157 Raccordo PEX [13] G ¾" esterno 16 x 1,5 03 10
003L0364 RLV15 G 3/4" Dritta esterno 2,30 / 2,50 03 1 RM [8] ~ [12] PEX [4]~[14] MS [3]~[7] 013G4158 Raccordo PEX [9] G ¾" esterno 18 x 2,0 03 10
RLV - accessorio 013G4159 Raccordo PEX [12] G ¾" esterno 18 x 2,5 03 10
003L0152 – – – – 03 5 – – –
carico/scarico acqua
013G4160 Raccordo PEX [10] G ¾" esterno 20 x 2,0 34 10
013G4161 Raccordo PEX [15] G ¾" esterno 20 x 2,5 03 10
013G4162 Raccordo PEX [8] G ¾" esterno 17 x 2,0 03 10
013G4163 Raccordo PEX [14] G ¾" esterno 16 x 2,2 03 10

Raccordi per tubo Multistrato
Riferimento Per valvola Diametro tubo
Codice Attacchi PL Imballo
per raccordo filetto mm
013G4174 Raccordo MS [1] G 1/2" interno 14 x 2,0 03 10
013G4176 Raccordo MS [2] G 1/2" interno 16 x 2,0 03 10
013G4184 Raccordo MS [3] G ¾" esterno 14 x 2,0 03 10
013G4186 Raccordo MS [4] G ¾" esterno 16 x 2,0 34 10
013G4187 Raccordo MS [5] G ¾" esterno 16 x 2,25 03 10
013G4188 Raccordo MS [6] G ¾" esterno 18 x 2,0 03 10
013G4190 Raccordo MS [7] G ¾" esterno 20 x 2,0 03 10
013G4191 Raccordo MS [8] G ¾" esterno 20 x 2,5 03 10

1 - Valvole e teste termostatiche per radiatori 31
