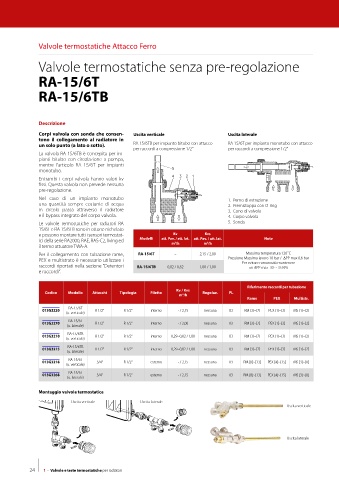

Valvole termostatiche Attacco Ferro

Valvole termostatiche senza pre-regolazione

RA-15/6T

RA-15/6TB

Descrizione

Corpi valvola con sonda che consen- Uscita verticale Uscita laterale
tono il collegamento al radiatore in
un solo punto (a lato o sotto). RA 15/6TB per impianto bitubo con attacco RA 15/6T per impianto monotubo con attacco
per raccordi a compressione 1/2” per raccordi a compressione 1/2”
La valvola RA 15/6TB è concepita per im-
pianti bitubo con circolazione a pompa,
mentre l’articolo RA 15/6T per impianti
monotubo.
Entrambi i corpi valvola hanno valori kv
fissi. Questa valvola non prevede nessuna
pre-regolazione.
Nel caso di un impianto monotubo 1. Perno di estrazione
una quantità sempre costante di acqua 2. Premistoppa con O-ring
in circolo passa attraverso il radiatore 3. Cono di valvola
e il bypass integrato del corpo valvola. 4. Corpo valvola
Le valvole termostatiche per radiatori RA 5. Sonda
15/6T e RA 15/6TB sono in ottone nichelato
e possono montare tutti i sensori termostat- Kv Kvs
ici della serie RA2000, RAE, RAS-C2, living ed Modelli att. Pav. / att. lat. att. Pav. / att. lat. Note
m /h
m /h
3
3
il termo attuatore TWA-A.
Per il collegamento con tubazione rame, RA-15/6T – 2,15 / 2,00 Massima temperatura 120˚C
PEX e multistrato è necessario utilizzare i Pressione Massima lavoro 10 bar / DPP max 0,6 bar
Per evitare rumorosità mantenere
raccordi riportati nella sezione “Detentori RA-15/6TB 0,82 / 0,82 1,00 / 1,00 un DPP max 30 ~ 35 KPa
e raccordi”.
Riferimento raccordi per tubazione
Kv a Xp 2,0K Kv / Kvs
Codice Modello Attacchi Tipologia Filetto 3 Regolaz. PL
m /h
Rame PEX Multistr.
RA-15/6T
013G3220 R 1/2" R 1/2" interno - / 2,15 nessuna 03 RM [3]~[7] PEX [1]~[3] MS [1]~[2]
(u. verticale)
013G3270 RA-15/6T R 1/2" R 1/2" interno - / 2,00 nessuna 03 RM [3]~[7] PEX [1]~[3] MS [1]~[2]
(u. laterale)
RA-15/6TB
013G3210 R 1/2" R 1/2" interno 0,29~0,82 / 1,00 nessuna 03 RM [3]~[7] PEX [1]~[3] MS [1]~[2]
(u. verticale)
RA-15/6TB
013G3215 R 1/2" R 1/2" interno 0,29~0,82 / 1,00 nessuna 03 RM [3]~[7] PEX [1]~[3] MS [1]~[2]
(u. laterale)
013G3218 RA-15/6T 3/4" R 1/2" esterno - / 2,15 nessuna 03 RM [8]~[13] PEX [4]~[15] MS [3]~[8]
(u. verticale)
RA-15/6T
013G3268 3/4" R 1/2" esterno - / 2,15 nessuna 03 RM [8]~[13] PEX [4]~[15] MS [3]~[8]
(u. laterale)
Montaggio valvola termostatica

Uscita verticale Uscita laterale
Uscita verticale

Uscita laterale
