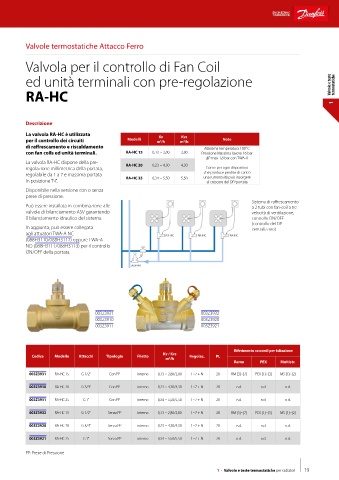

Page 21 - DANFOSS - CATALOGO GENERALE

Valvole termostatiche Attacco Ferro

Valvola per il controllo di Fan Coil

ed unità terminali con pre-regolazione Valvole e teste termostatiche

RA-HC

1

Descrizione

La valvola RA-HC è utilizzata Kv Kvs
per il controllo dei circuiti Modelli m /h m /h Note
3
3
di raffrescamento e riscaldamento Massima temperatura 100˚C
con fan coils ed unità terminali. RA-HC 15 0,13 ~ 2,80 2,80 Pressione Massima lavoro 16 bar
DP max 1,8 bar con TWA-A
La valvola RA-HC dispone della pre- RA-HC 20 0,23 ~ 4,30 4,30
regolazione millimetrica della portata, Come per ogni dispositivo
che produce perdite di carico
regolabile da 1 a 7 e massima portata una rumorosità può insorgere
in posizione “N”. RA-HC 25 0,34 ~ 5,50 5,50 al crescere del DP/portata
Disponibile nella versione con o senza
prese di pressione.
Sistema di raffrescamento
Può essere installata in combinazione alle a 2 tubi con fan-coil a tre
valvole di bilanciamento ASV garantendo velocità di ventilazione,
il bilanciamento idraulico del sistema. controllo ON/OFF
(controllo del DP
In aggiunta, può essere collegata centralizzato)
agli attuatori TWA-A NC
(088H3110/088H3112) oppure TWA-A
NO (088H3111/088H3113) per il controllo
ON/OFF della portata.

003Z3931 003Z3932
003Z3910 003Z3920
003Z3911 003Z3921

Riferimento raccordi per tubazione Riferimento raccordi per tubazione
Kv / Kvs Kv / Kvs
Codice Modello Attacchi Tipologia Filetto Regolaz. PL Codice Modello Attacchi Tipologia Filetto Regolaz. PL
m /h m /h
3
3
Rame PEX Multistr. Rame PEX Multistr.
013G3299 RA-UR 10 3/8" Angolo interno 0,02 ~ 0,47 1~7 + N 03 RM [1]~[2] n.d. n.d. 003Z3931 RA-HC 15 G 1/2" Con PP interno 0,13 ~ 2,80/2,80 1~7 + N 28 RM [3]~[7] PEX [1]~[3] MS [1]~[2]
013G3229 RA-UR 15 1/2" Angolo interno 0,02 ~ 0,47 1~7 + N 03 RM [3]~[7] PEX [1]~[3] MS [1]~[2] 003Z3910 RA-HC 20 G 3/4" Con PP interno 0,23 ~ 4,30/4,30 1~7 + N 28 n.d. n.d. n.d.

013G3298 RA-UR 10 3/8" Dritta interno 0,02 ~ 0,47 1~7 + N 03 RM [1]~[2] n.d. n.d. 003Z3911 RA-HC 25 G 1" Con PP interno 0,34 ~ 5,50/5,50 1~7 + N 28 n.d. n.d. n.d.

013G3228 RA-UR 15 1/2" Dritta interno 0,02 ~ 0,47 1~7 + N 03 RM [3]~[7] PEX [1]~[3] MS [1]~[2] 003Z3932 RA-HC 15 G 1/2" Senza PP interno 0,13 ~ 2,80/2,80 1~7 + N 28 RM [3]~[7] PEX [1]~[3] MS [1]~[2]

003Z3920 RA-HC 20 G 3/4" Senza PP interno 0,23 ~ 4,30/4,30 1~7 + N 28 n.d. n.d. n.d.

003Z3921 RA-HC 25 G 1" Senza PP interno 0,34 ~ 5,50/5,50 1~7 + N 28 n.d. n.d. n.d.

PP: Prese di Pressione

1 - Valvole e teste termostatiche per radiatori 19
