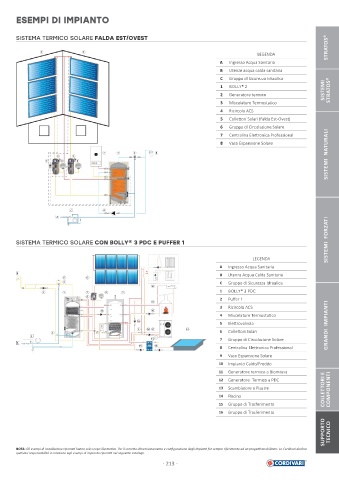

ESEMPI DI IMPIANTO

SISTEMA TERMICO SOLARE FALDA EST/OVEST
STRATOS®

5 5
LEGENDA
A Ingresso Acqua Sanitaria
B Utenze acqua calda sanitaria
C Gruppo di Sicurezza Idraulica
SISTEMI STRATOS®
1 BOLLY® 2
2 Generatore termico
3 Miscelatore Termosta co
4 Ricircolo ACS
5 Colle ori Solari (Falda Est-Ovest)
6 Gruppo di Circolazione Solare
SISTEMI NATURALI
7 Centralina Ele ronica Professional
8 Vaso Espansione Solare
2 1 3 B
6 6
7 8 8

C 4
A
SISTEMI FORZATI

SISTEMA TERMICO SOLARE CON BOLLY® 3 PDC E PUFFER 1

LEGENDA
A Ingresso Acqua Sanitaria
B
B Utenza Acqua Calda Sanitaria
5 6
4 C Gruppo di Sicurezza Idraulica
10
1 BOLLY® 3 PDC
3 1 7 9 2
8
2 Puff er 1
11
3 Ricircolo ACS
15 16
4 Miscelatore Termosta co
16
5 Ele rovalvola
C GRANDI IMPIANTI
4 16 12 14
5 5 6 Colle ori Solari
C
13 7 Gruppo di Circolazione Solare
A A
16 16
8 Centralina Ele ronica Professional
9 Vaso Espansione Solare
10 Impianto Caldo/Freddo
11 Generatore termico a Biomassa
12 Generatore Termico a PDC
13 Scambiatore a Piastre COLLETTORI E COMPONENTI
14 Piscina
15 Gruppo di Trasferimento
16 Gruppo di Trasferimento
SUPPORTO TECNICO

NOTA: Gli esempi di installazione riporta hanno solo scopo illustra vo. Per il corre o dimensionamento e confi gurazione degli impian far sempre riferimento ad un proge sta abilitato. La Cordivari declina
qualsiasi responsabilità in relazione agli esempi di impianto riporta nel seguente catalogo.
