ESEMPI DI IMPIANTO

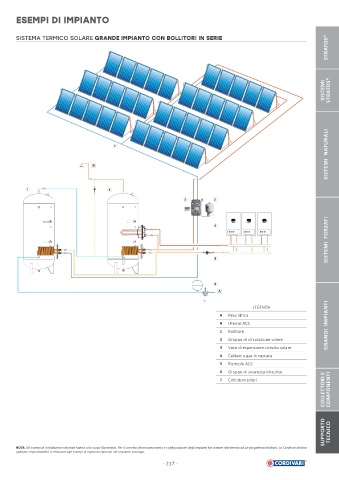

SISTEMA TERMICO SOLARE GRANDE IMPIANTO CON BOLLITORI IN SERIE
STRATOS®

SISTEMI STRATOS®

SISTEMI NATURALI

7

B

1 1
2 3

SISTEMI FORZATI
4

5

6
A

GRANDI IMPIANTI
LEGENDA
A Rete idrica
B Utenze ACS
1 Bollitore
2 Gruppo di circolazione solare
3 Vaso di espansione circuito solare
4 Caldaie a gas in cascata
5 Ricircolo ACS
6 Gruppo di sicurezza idraulico
COLLETTORI E COMPONENTI
7 Colle ori solari

SUPPORTO TECNICO

NOTA: Gli esempi di installazione riporta hanno solo scopo illustra vo. Per il corre o dimensionamento e confi gurazione degli impian far sempre riferimento ad un proge sta abilitato. La Cordivari declina
qualsiasi responsabilità in relazione agli esempi di impianto riporta nel seguente catalogo.
- 217 -
