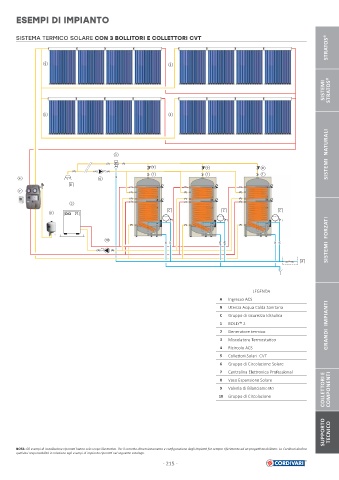

ESEMPI DI IMPIANTO
SISTEMA TERMICO SOLARE CON 3 BOLLITORI E COLLETTORI CVT
STRATOS®
5 5
SISTEMI STRATOS®
5 5
3 SISTEMI NATURALI
9 9 9
1 1 1
6 4
B
7
2
C C C
8
10 SISTEMI FORZATI
A
LEGENDA
A Ingresso ACS
GRANDI IMPIANTI
B Utenza Acqua Calda Sanitaria
C Gruppo di sicurezza Idraulica
1 BOLLY® 2
2 Generatore termico
3 Miscelatore Termosta co
4 Ricircolo ACS
5 Colle ori Solari CVT
6 Gruppo di Circolazione Solare
7 Centralina Ele ronica Professional
COLLETTORI E COMPONENTI
8 Vaso Espansione Solare
9 Valvola di Bilanciamento
10 Gruppo di Circolazione
SUPPORTO TECNICO
NOTA: Gli esempi di installazione riporta hanno solo scopo illustra vo. Per il corre o dimensionamento e confi gurazione degli impian far sempre riferimento ad un proge sta abilitato. La Cordivari declina
qualsiasi responsabilità in relazione agli esempi di impianto riporta nel seguente catalogo.
