ESEMPI DI IMPIANTO

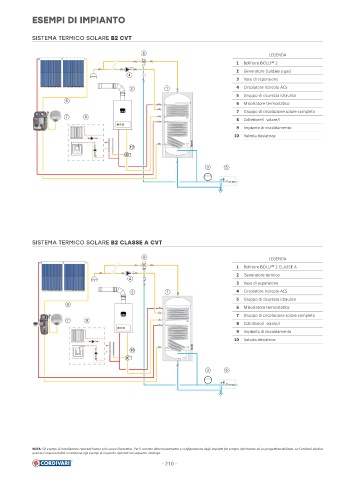

SISTEMA TERMICO SOLARE B2 CVT

6 LEGENDA
1 Bollitore BOLLY® 2
2 Generatore (caldaia a gas)
4
3 Vaso di espansione
2 1 4 Circolatore ricircolo ACS
5 Gruppo di sicurezza idraulico
8
6 Miscelatore termosta co
7 Gruppo di circolazione solare completo
7 9
8 Colle ore/i solare/i
9 Impianto di riscaldamento
10 Valvola deviatrice

10

3 5

SISTEMA TERMICO SOLARE B2 CLASSE A CVT

6 LEGENDA
1 Bollitore BOLLY® 2 CLASSE A
2 Generatore termico
4
3 Vaso di espansione
2 1 4 Circolatore ricircolo ACS
5 Gruppo di sicurezza idraulico
8
6 Miscelatore termosta co
7 Gruppo di circolazione solare completo
7 9
8 Colle ore/i solare/i
9 Impianto di riscaldamento
10 Valvola deviatrice
10

3 5

NOTA: Gli esempi di installazione riporta hanno solo scopo illustra vo. Per il corre o dimensionamento e confi gurazione degli impian far sempre riferimento ad un proge sta abilitato. La Cordivari declina
qualsiasi responsabilità in relazione agli esempi di impianto riporta nel seguente catalogo.
