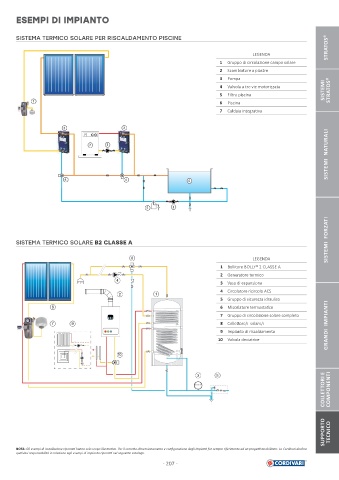

ESEMPI DI IMPIANTO

STRATOS®
SISTEMA TERMICO SOLARE PER RISCALDAMENTO PISCINE

LEGENDA
1 Gruppo di circolazione campo solare
2 Scambiatore a piastre
3 Pompa
SISTEMI STRATOS®
4 Valvola a tre vie motorizzata
5 Filtro piscina
6 Piscina
7 Caldaia integra va

SISTEMI NATURALI

SISTEMI FORZATI

SISTEMA TERMICO SOLARE B2 CLASSE A

6 LEGENDA
1 Bollitore BOLLY® 2 CLASSE A
2 Generatore termico
4
3 Vaso di espansione
4 Circolatore ricircolo ACS
2 1
5 Gruppo di sicurezza idraulico
GRANDI IMPIANTI
8 6 Miscelatore termosta co
7 Gruppo di circolazione solare completo
7 9 8 Colle ore/i solare/i
9 Impianto di riscaldamento
10 Valvola deviatrice

10

COLLETTORI E COMPONENTI
3 5

SUPPORTO TECNICO

NOTA: Gli esempi di installazione riporta hanno solo scopo illustra vo. Per il corre o dimensionamento e confi gurazione degli impian far sempre riferimento ad un proge sta abilitato. La Cordivari declina
qualsiasi responsabilità in relazione agli esempi di impianto riporta nel seguente catalogo.
