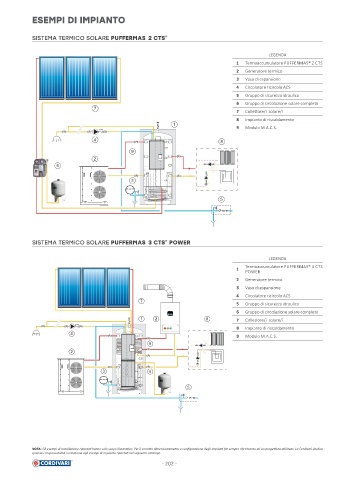

ESEMPI DI IMPIANTO

SISTEMA TERMICO SOLARE PUFFERMAS 2 CTS ®

LEGENDA
1 Termoaccumulatore PUFFERMAS® 2 CTS
2 Generatore termico
3 Vaso di espansione
4 Circolatore ricircolo ACS
5 Gruppo di sicurezza idraulico
6 Gruppo di circolazione solare completo
7
7 Colle ore/i solare/i
8 Impianto di riscaldamento
1
9 Modulo M.A.C.S.
4 8

9
2
6

3

5

SISTEMA TERMICO SOLARE PUFFERMAS 3 CTS POWER

®
LEGENDA
Termoaccumulatore PUFFERMAS® 3 CTS
1
POWER
2 Generatore termico
3 Vaso di espansione
4 Circolatore ricircolo ACS
7
5 Gruppo di sicurezza idraulico
6 Gruppo di circolazione solare completo
1 2 8 7 Colle ore/i solare/i

8 Impianto di riscaldamento
4
9 Modulo M.A.C.S.
9
2

3 6

5

NOTA: Gli esempi di installazione riporta hanno solo scopo illustra vo. Per il corre o dimensionamento e confi gurazione degli impian far sempre riferimento ad un proge sta abilitato. La Cordivari declina
qualsiasi responsabilità in relazione agli esempi di impianto riporta nel seguente catalogo.
- 202 -
