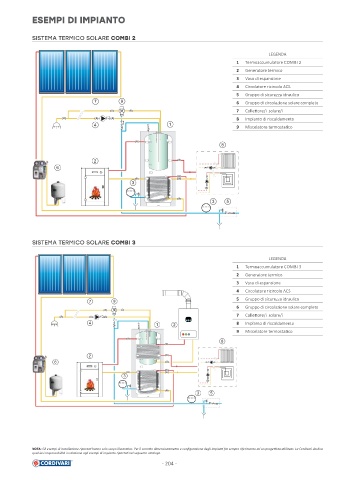

ESEMPI DI IMPIANTO

SISTEMA TERMICO SOLARE COMBI 2

LEGENDA
1 Termoaccumulatore COMBI 2
2 Generatore termico
3 Vaso di espansione
4 Circolatore ricircolo ACS
5 Gruppo di sicurezza idraulico
7 9 6 Gruppo di circolazione solare completo
7 Colle ore/i solare/i
8 Impianto di riscaldamento
4 1 9 Miscelatore termosta co

8

2
6

3

3 5

SISTEMA TERMICO SOLARE COMBI 3

LEGENDA
1 Termoaccumulatore COMBI 3
2 Generatore termico
3 Vaso di espansione
4 Circolatore ricircolo ACS

7 9 5 Gruppo di sicurezza idraulico
6 Gruppo di circolazione solare completo
7 Colle ore/i solare/i
4 1 2 8 Impianto di riscaldamento
9 Miscelatore termosta co
8

2
6

3

3 5

NOTA: Gli esempi di installazione riporta hanno solo scopo illustra vo. Per il corre o dimensionamento e confi gurazione degli impian far sempre riferimento ad un proge sta abilitato. La Cordivari declina
qualsiasi responsabilità in relazione agli esempi di impianto riporta nel seguente catalogo.
