ESEMPI DI IMPIANTO

STRATOS®
®

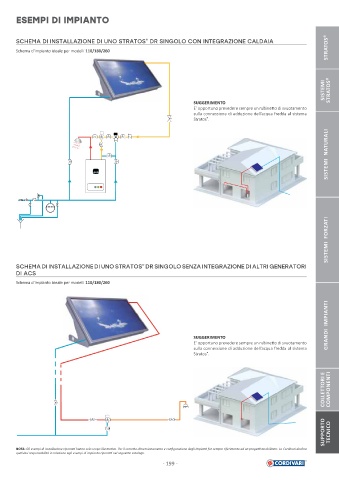

SCHEMA DI INSTALLAZIONE DI UNO STRATOS DR SINGOLO CON INTEGRAZIONE CALDAIA
Schema d'impianto ideale per modelli 110/180/260

SISTEMI STRATOS®

SUGGERIMENTO
E’ opportuno prevedere sempre un rubine o di svuotamento
sulla connessione di adduzione dell’acqua fredda al sistema
Stratos . ®
SISTEMI NATURALI

SISTEMI FORZATI

SCHEMA DI INSTALLAZIONE DI UNO STRATOS DR SINGOLO SENZA INTEGRAZIONE DI ALTRI GENERATORI
®
DI ACS
Schema d'impianto ideale per modelli 110/180/260

GRANDI IMPIANTI

SUGGERIMENTO
E’ opportuno prevedere sempre un rubine o di svuotamento
sulla connessione di adduzione dell’acqua fredda al sistema
Stratos . ®

COLLETTORI E COMPONENTI

SUPPORTO TECNICO

NOTA: Gli esempi di installazione riporta hanno solo scopo illustra vo. Per il corre o dimensionamento e confi gurazione degli impian far sempre riferimento ad un proge sta abilitato. La Cordivari declina
qualsiasi responsabilità in relazione agli esempi di impianto riporta nel seguente catalogo.
- 199 -
