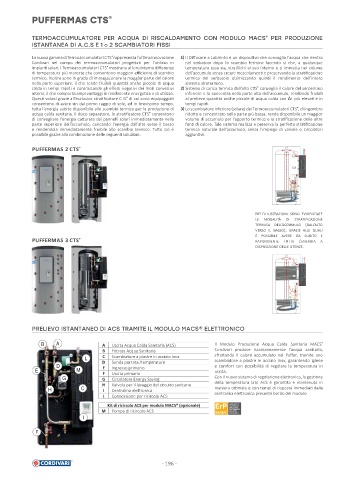

Page 196 - CORDIVARI - CATALISTINO SISTEMI SOLARI

PUFFERMAS CTS ®

®
TERMOACCUMULATORE PER ACQUA DI RISCALDAMENTO CON MODULO MACS PER PRODUZIONE
ISTANTANEA DI A.C.S E 1 O 2 SCAMBIATORI FISSI
®
La nuova gamma di Termoaccumulatori CTS rappresenta l’ul ma innovazione 1 Il Diff usore a Labirinto è un disposi vo che convoglia l’acqua che rientra
Cordivari nel campo dei termoaccumulatori proge a per l’u lizzo in nel serbatoio dopo lo scambio termico facendo sì che, a qualunque
impian solari. I Termoaccumulatori CTS mostrano al loro interno diff erenze temperatura essa sia, stra fi chi al suo interno e si imme a nel volume
®
di temperatura più marcate che consentono maggiori effi cienze di scambio dell’accumulo senza creare mescolamen e preservando la stra fi cazione
termico, inoltre sono in grado di immagazzinare la maggior parte del calore termica del serbatoio o mizzando quindi il rendimento dell’intero
nella parte superiore, il che rende fruibili quan tà anche piccole di acqua sistema idrotermico.
®
calda in tempi rapidi e contrastando gli eff e nega vi dei mo conve vi 2 Sistema di carica termica dall’alto CTS convoglia il calore del serpen no
interni, il che comporta ampi vantaggi di rendimento energe co e di u lizzo. inferiore e lo concentra nella parte alta dell’accumulo, rendendo fruibili
®
Ques volani grazie all’esclusivo stra fi catore CTS di cui sono equipaggia al prelievo quan tà anche piccole di acqua calda con ΔT più eleva e in
consentono di avere sin dal primo raggio di sole, ed in brevissimo tempo, tempi rapidi.
®
tu a l’energia subito disponibile allo scambio termico per la produzione di 3 Lo scambiatore inferiore (solare) dei Termoaccumulatori CTS , di ingombro
®
acqua calda sanitaria. Il disco separatore, lo stra fi catore CTS consentono rido o e concentrato nella parte più bassa, rende disponibile un maggior
di convogliare l’energia ca urata dai pannelli solari immediatamente nella volume di accumulo per l’apporto termico e la stra fi cazione delle altre
parte superiore dell’accumulo, caricando l’energia dall’alto verso il basso fon di calore. Tale sistema realizza e preserva la perfe a stra fi cazione
e rendendola immediatamente fruibile allo scambio termico. Tu o ciò è termica naturale dell’accumulo, senza l’impiego di valvole o circolatori
possibile grazie alla combinazione delle seguen soluzioni: aggiun vi.
PUFFERMAS 2 CTS ®

N ’

’ ( ’
),

PUFFERMAS 3 CTS ® ’
.

PRELIEVO ISTANTANEO DI ACS TRAMITE IL MODULO MACS® ELETTRONICO

B A A Uscita Acqua Calda Sanitaria (ACS) Il Modulo Produzione Acqua Calda Sanitaria MACS ®
B Entrata Acqua Sanitaria Cordivari produce istantaneamente l’acqua sanitaria,
L C Scambiatore a piastre in acciaio inox sfru ando il calore accumulato nel Puff er, tramite uno
D Sonda portata /temperature scambiatore a piastre in acciaio inox, garantendo igiene
D e comfort con possibilità di regolare la temperatura in
E M E Ingresso primario uscita.
F Uscita primario
G G Circolatore Energy Saving Con il nuovo sistema di regolazione ele ronica, la ges one
H Valvola per il lavaggio del circuito sanitario della temperatura lato ACS è garan ta e mantenuta in
H C I Centralina ele ronica maniera o male e con tempi di risposta immedia dalla
L Connessione per ricircolo ACS centralina ele ronica presente bordo del modulo
Kit di ricircolo ACS per modulo MACS® (opzionale)
M Pompa di ricircolo ACS
I

F
