P. 208

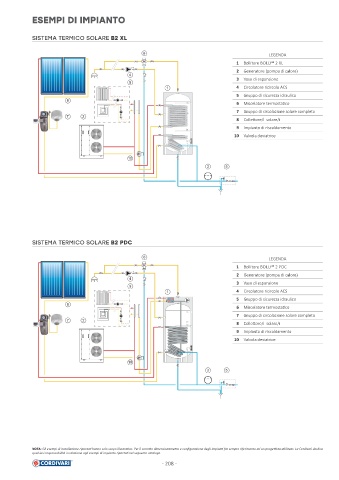

ESEMPI DI IMPIANTO
SISTEMA TERMICO SOLARE B2 XL
6 LEGENDA
1 Bollitore BOLLY® 2 XL
2 Generatore (pompa di calore)
4
3 Vaso di espansione
9
1 4 Circolatore ricircolo ACS
5 Gruppo di sicurezza idraulico
8
6 Miscelatore termosta co
7 Gruppo di circolazione solare completo
7 2
8 Colle ore/i solare/i
9 Impianto di riscaldamento
10 Valvola deviatrice
10
3 5
SISTEMA TERMICO SOLARE B2 PDC
6 LEGENDA
1 Bollitore BOLLY® 2 PDC
2 Generatore (pompa di calore)
4
3 Vaso di espansione
9
1 4 Circolatore ricircolo ACS
5 Gruppo di sicurezza idraulico
8
6 Miscelatore termosta co
7 Gruppo di circolazione solare completo
7 2
8 Colle ore/i solare/i
9 Impianto di riscaldamento
10 Valvola deviatrice
10
3 5
NOTA: Gli esempi di installazione riporta hanno solo scopo illustra vo. Per il corre o dimensionamento e confi gurazione degli impian far sempre riferimento ad un proge sta abilitato. La Cordivari declina
qualsiasi responsabilità in relazione agli esempi di impianto riporta nel seguente catalogo.
- 208 -
