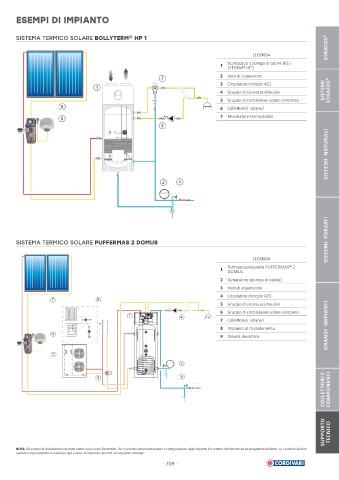

ESEMPI DI IMPIANTO

SISTEMA TERMICO SOLARE BOLLYTERM® HP 1
STRATOS®

LEGENDA
Scaldacqua a pompa di calore BOL
1
LYTERM® HP1
7 2 Vaso di espansione
3 Circolatore ricircolo ACS
1
4 Gruppo di sicurezza idraulico SISTEMI STRATOS®
5 Gruppo di circolazione solare completo
6 6 Colle ore/i solare/i
5 7 Miscelatore termosta co
3
SISTEMI NATURALI
ANODEN TESTER
Kontrolltaste drücken
Rot: Anoden wechseln

2 4

SISTEMI FORZATI

SISTEMA TERMICO SOLARE PUFFERMAS 2 DOMUS

LEGENDA
Termoaccumulatore PUFFERMAS® 2
1
DOMUS
2 Generatore (pompa di calore)
3 Vaso di espansione
4 Circolatore ricircolo ACS
7 8
5 Gruppo di sicurezza idraulico
6 Gruppo di circolazione solare completo
1 4
7 Colle ore/i solare/i
8 Impianto di riscaldamento GRANDI IMPIANTI
6
9 Valvola deviatrice

2
3
COLLETTORI E COMPONENTI
9 5

SUPPORTO TECNICO

NOTA: Gli esempi di installazione riporta hanno solo scopo illustra vo. Per il corre o dimensionamento e confi gurazione degli impian far sempre riferimento ad un proge sta abilitato. La Cordivari declina
qualsiasi responsabilità in relazione agli esempi di impianto riporta nel seguente catalogo.
