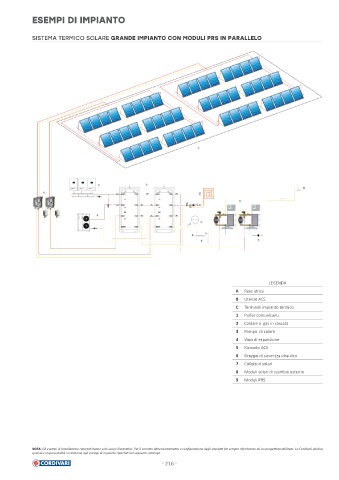

ESEMPI DI IMPIANTO

SISTEMA TERMICO SOLARE GRANDE IMPIANTO CON MODULI PRS IN PARALLELO

7

2 1
B
8 C
9
M
E
3
4

A
5
6

LEGENDA
A Rete idrica
B Utenze ACS
C Terminali impianto termico
1 Puff er comunican
2 Caldaie a gas in cascata
3 Pompa di calore
4 Vaso di espansione
5 Ricircolo ACS
6 Gruppo di sicurezza idraulico
7 Colle ori solari
8 Moduli solari di scambio esterno
9 Moduli PRS

NOTA: Gli esempi di installazione riporta hanno solo scopo illustra vo. Per il corre o dimensionamento e confi gurazione degli impian far sempre riferimento ad un proge sta abilitato. La Cordivari declina
qualsiasi responsabilità in relazione agli esempi di impianto riporta nel seguente catalogo.
