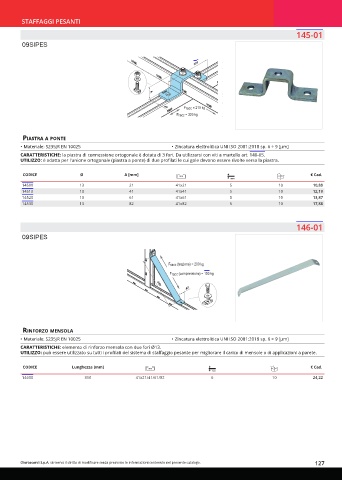

Page 127 - OTER - CATALISTINO 2024
P. 127
STAFFAGGI PESANTI
145-01
09SIPES
150
A
40 Fracc = 210 kg
Fracc = 320 kg
Piastra a Ponte
• Materiale: S235JR EN 10025 • Zincatura elettrolitica UNI ISO 2081:2018 sp. 6 ÷ 9 [µm]
CARATTERISTICHE: la piastra di connessione ortogonale è dotata di 3 fori. Da utilizzarsi con viti a martello art. 140-05.
UTILIZZO: è adatta per l'unione ortogonale (piastra a ponte) di due profilati le cui gole devono essere rivolte verso la piastra.
CODICE Ø A [mm] € Cad.
14500 13 21 41x21 5 10 10,88
14510 13 41 41x41 5 10 12,19
14520 13 61 41x61 5 10 13,87
14530 13 82 41x82 5 10 17,88
146-01
09SIPES
Fracc (trazione) = 200 kg
Fracc (compressione) = 150 kg
40
350
rinforzo mensola
• Materiale: S235JR EN 10025 • Zincatura elettrolitica UNI ISO 2081:2018 sp. 6 ÷ 9 [µm]
CARATTERISTICHE: elemento di rinforzo mensola con due fori Ø13.
UTILIZZO: può essere utilizzato su tutti i profilati del sistema di staffaggio pesante per migliorare il carico di mensole o di applicazioni a parete.
CODICE Lunghezza [mm] € Cad.
14600 350 41x21/41/61/82 6 10 24,22
Oteraccordi S.p.A. si riserva il diritto di modificare senza preavviso le informazioni contenute nel presente catalogo. 127
