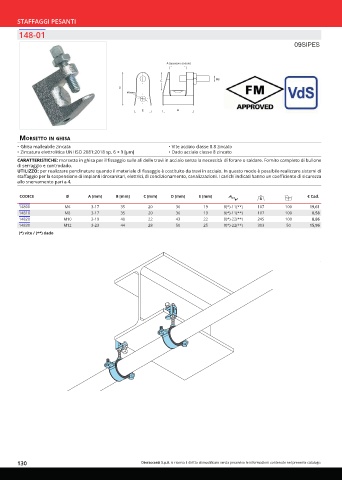

Page 130 - OTER - CATALISTINO 2024

STAFFAGGI PESANTI
148-01

09SIPES

(spessore acciaio)

morsetto in Ghisa
• Ghisa malleabile zincata • Vite acciaio classe 8.8 zincato
• Zincatura elettrolitica UNI ISO 2081:2018 sp. 6 ÷ 9 [µm] • Dado acciaio classe 8 zincato
CARATTERISTICHE: morsetto in ghisa per il fissaggio sulle ali delle travi in acciaio senza la necessità di forare o saldare. Fornito completo di bullone
di serraggio e controdado.
UTILIZZO: per realizzare pendinature quando il materiale di fissaggio è costituito da travi in acciaio. In questo modo è possibile realizzare sistemi di
staffaggio per la sospensione di impianti idrosanitari, elettrici, di condizionamento, canalizzazioni. I carichi indicati hanno un coefficiente di sicurezza
allo snervamento pari a 4.

CODICE Ø A [mm] B [mm] C [mm] D [mm] E [mm] € Cad.

14800 M6 3-17 35 20 36 19 8(*)-11(**) 107 100 19,61
14810 M8 3-17 35 20 36 19 8(*)-11(**) 107 100 8,58
14820 M10 3-19 40 22 43 22 8(*)-22(**) 245 100 8,86
14830 M12 3-23 44 28 50 25 8(*)-22(**) 303 50 15,96
(*) vite / (**) dado

130 Oteraccordi S.p.A. si riserva il diritto di modificare senza preavviso le informazioni contenute nel presente catalogo.
