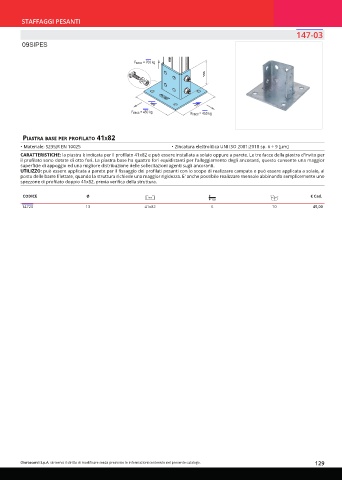

Page 129 - OTER - CATALISTINO 2024
P. 129
STAFFAGGI PESANTI
147-03
09SIPES
Fracc = 700 kg
100
150
150
Fracc = 450 kg Fracc = 450 kg
Piastra Base Per Profilato 41x82
• Materiale: S235JR EN 10025 • Zincatura elettrolitica UNI ISO 2081:2018 sp. 6 ÷ 9 [µm]
CARATTERISTICHE: la piastra è indicata per il profilato 41x82 e può essere installata a solaio oppure a parete. Le tre facce della piastra d'invito per
il profilato sono dotate di otto fori. La piastra base ha quattro fori equidistanti per l'alloggiamento degli ancoranti, questo consente una maggior
superficie di appoggio ed una migliore distribuzione delle sollecitazioni agenti sugli ancoranti.
UTILIZZO: può essere applicata a parete per il fissaggio dei profilati pesanti con lo scopo di realizzare campate o può essere applicata a solaio, al
posto delle barre filettate, quando la struttura richiede una maggior rigidezza. E' anche possibile realizzare mensole abbinando semplicemente uno
spezzone di profilato doppio 41x82, previa verifica della struttura.
CODICE Ø € Cad.
14720 13 41x82 6 10 45,00
Oteraccordi S.p.A. si riserva il diritto di modificare senza preavviso le informazioni contenute nel presente catalogo. 129
