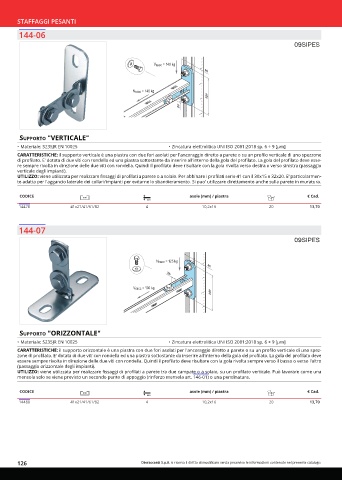

Page 126 - OTER - CATALISTINO 2024

STAFFAGGI PESANTI
144-06

09SIPES

Vracc = 140 kg
40

Nracc = 140 kg
120
25

suPPorto "vertiCale"
• Materiale: S235JR EN 10025 • Zincatura elettrolitica UNI ISO 2081:2018 sp. 6 ÷ 9 [µm]
CARATTERISTICHE: il supporto verticale è una piastra con due fori asolati per l'ancoraggio diretto a parete o su un profilo verticale di uno spezzone
di profilato. E' dotata di due viti con rondella ed una piastra sottostante da inserire all'interno della gola del profilato. La gola del profilato deve esse-
re sempre rivolta in direzione delle due viti con rondella. Quindi il profilato deve risultare con la gola rivolta verso destra o verso sinistra (passaggio
verticale degli impianti).
UTILIZZO: viene utilizzata per realizzare fissaggi di profilati a parete o a solaio. Per abbinare i profilati serie 41 con il 30x15 e 32x20. E' particolarmen-
te adatta per l'aggancio laterale dei collari/impianti per evitarne lo sbandieramento. Si puo' utilizzare direttamente anche sulla parete in muratura.

CODICE asole [mm] / piastra € Cad.

14470 41x21/41/61/82 4 10,2x16 20 13,70

144-07

09SIPES

Nracc = 125 kg
40
25

Vracc = 100 kg
120

suPPorto "orizzontale"

• Materiale: S235JR EN 10025 • Zincatura elettrolitica UNI ISO 2081:2018 sp. 6 ÷ 9 [µm]
CARATTERISTICHE: il supporto orizzontale è una piastra con due fori asolati per l'ancoraggio diretto a parete o su un profilo verticale di uno spez-
zone di profilato. E' dotata di due viti con rondella ed una piastra sottostante da inserire all'interno della gola del profilato. La gola del profilato deve
essere sempre rivolta in direzione delle due viti con rondella. Quindi il profilato deve risultare con la gola rivolta sempre verso il basso o verso l'altro
(passaggio orizzontale degli impianti).
UTILIZZO: viene utilizzata per realizzare fissaggi di profilati a parete tra due campate o a solaio, su un profilato verticale. Può lavorare come una
mensola solo se viene previsto un secondo punto di appoggio (rinforzo mensola art. 146-01) o una pendinatura.

CODICE asole [mm] / piastra € Cad.
14480 41x21/41/61/82 4 10,2x16 20 13,70

126 Oteraccordi S.p.A. si riserva il diritto di modificare senza preavviso le informazioni contenute nel presente catalogo.
