Page 122 - OTER - CATALISTINO 2024
P. 122

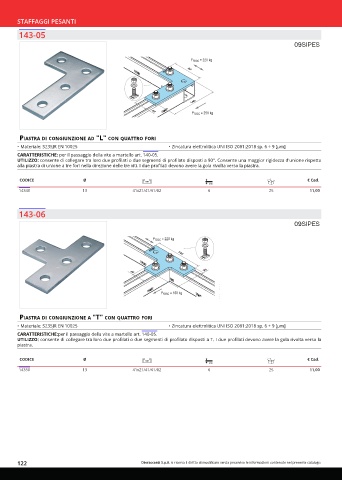

STAFFAGGI PESANTI
143-05
09SIPES
Fracc = 220 kg
90
140
Fracc = 250 kg
40
Piastra di ConGiunzione ad "l" Con quattro fori
• Materiale: S235JR EN 10025 • Zincatura elettrolitica UNI ISO 2081:2018 sp. 6 ÷ 9 [µm]
CARATTERISTICHE: per il passaggio della vite a martello art. 140-05.
UTILIZZO: consente di collegare tra loro due profilati o due segmenti di profilato disposti a 90°. Consente una maggior rigidezza d'unione rispetto
alla piastra di unione a tre fori nella direzione delle tre viti. I due profilati devono avere la gola rivolta verso la piastra.
CODICE Ø € Cad.
14340 13 41x21/41/61/82 6 25 11,00
143-06
09SIPES
Fracc = 220 kg 140
90
40
Fracc = 160 kg
Piastra di ConGiunzione a "t" Con quattro fori
• Materiale: S235JR EN 10025 • Zincatura elettrolitica UNI ISO 2081:2018 sp. 6 ÷ 9 [µm]
CARATTERISTICHE:per il passaggio della vite a martello art. 140-05.
UTILIZZO: consente di collegare tra loro due profilati o due segmenti di profilato disposti a T. I due profilati devono avere la gola rivolta verso la
piastra.
CODICE Ø € Cad.
14350 13 41x21/41/61/82 6 25 11,00
122 Oteraccordi S.p.A. si riserva il diritto di modificare senza preavviso le informazioni contenute nel presente catalogo.
