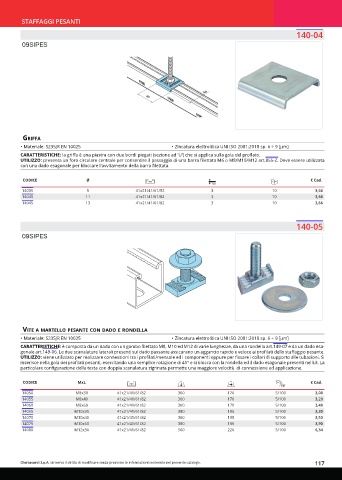

Page 117 - OTER - CATALISTINO 2024
P. 117
STAFFAGGI PESANTI
140-04
09SIPES
50
50
Griffa
• Materiale: S235JR EN 10025 • Zincatura elettrolitica UNI ISO 2081:2018 sp. 6 ÷ 9 [µm]
CARATTERISTICHE: la griffa è una piastra con due bordi piegati (sezione ad 'U') che si applica sulla gola del proflato.
UTILIZZO: presenta un foro circolare centrale per consentire il passaggio di una barra filettata M6 o M8/M10/M12 art.855-Z. Deve essere utilizzata
con una dado esagonale per bloccare l'avvitamento della barra filettata.
CODICE Ø € Cad.
14035 9 41x21/41/61/82 3 10 3,66
14040 11 41x21/41/61/82 3 10 3,66
14045 13 41x21/41/61/82 3 10 3,66
140-05
09SIPES
vite a martello Pesante Con dado e rondella
• Materiale: S235JR EN 10025 • Zincatura elettrolitica UNI ISO 2081:2018 sp. 6 ÷ 9 [µm]
CARATTERISTICHE: è composta da un dado con un gambo filettato M8, M10 ed M12 di varie lunghezze, da una rondella art.149-07 e da un dado esa-
gonale art.149-06. Le due scanalature laterali presenti sul dado passante assicurano un aggancio rapido e veloce ai profilati dello staffaggio pesante.
UTILIZZO: viene utilizzato per realizzare connessioni tra i profilati/mensole ed i componenti oppure per fissare i collari di supporto alle tubazioni. Si
inserisce nella gola dei profilati pesanti, esercitando una semplice rotazione di 45° e si blocca con la rondella ed il dado esagonale presenti nel kit. La
particolare configurazione della testa con doppia scanalatura zigrinata permette una maggiore velocità di connessione ed applicazione.
CODICE MxL € Cad.
14050 M8x30 41x21/41/61/82 300 170 5/100 3,00
14055 M8x40 41x21/41/61/82 300 170 5/100 3,20
14060 M8x60 41x21/41/61/82 300 170 5/100 3,40
14065 M10x30 41x21/41/61/82 380 195 5/100 3,30
14070 M10x40 41x21/41/61/82 380 195 5/100 3,50
14075 M10x60 41x21/41/61/82 380 195 5/100 3,90
14080 M12x30 41x21/41/61/82 500 220 5/100 6,34
