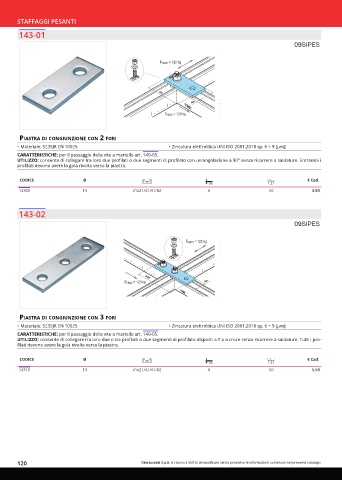

Page 120 - OTER - CATALISTINO 2024
P. 120
STAFFAGGI PESANTI
143-01
09SIPES
Fracc = 120 kg
90
40
Fracc = 120 kg
Piastra di ConGiunzione Con 2 fori
• Materiale: S235JR EN 10025 • Zincatura elettrolitica UNI ISO 2081:2018 sp. 6 ÷ 9 [µm]
CARATTERISTICHE: per il passaggio della vite a martello art. 140-05.
UTILIZZO: consente di collegare tra loro due profilati o due segmenti di profilato con un'angolazione a 90° senza ricorrere a saldature. Entrambi i
profilati devono avere la gola rivolta verso la piastra.
CODICE Ø € Cad.
14300 13 41x21/41/61/82 6 50 3,80
143-02
09SIPES
Fracc = 125 kg
Fracc = 120 kg 140 40
Piastra di ConGiunzione Con 3 fori
• Materiale: S235JR EN 10025 • Zincatura elettrolitica UNI ISO 2081:2018 sp. 6 ÷ 9 [µm]
CARATTERISTICHE: per il passaggio della vite a martello art. 140-05.
UTILIZZO: consente di collegare tra loro due o tre profilati o due segmenti di profilato disposti a T o a croce senza ricorrere a saldature. Tutti i pro-
filati devono avere la gola rivolta verso la piastra.
CODICE Ø € Cad.
14310 13 41x21/41/61/82 6 50 5,50
120 Oteraccordi S.p.A. si riserva il diritto di modificare senza preavviso le informazioni contenute nel presente catalogo.
