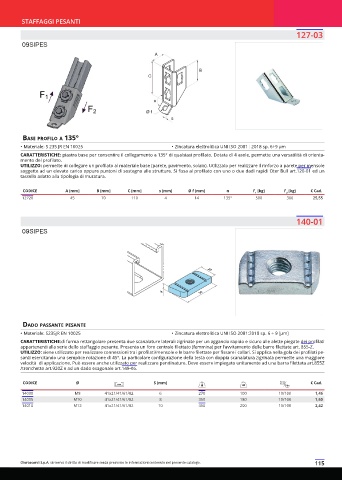

P. 115
STAFFAGGI PESANTI
127-03
09SIPES
F 1
F 2 Ø f
Base Profilo a 135°
• Materiale: S 235 JR EN 10025 • Zincatura elettrolitica UNI ISO 2081 : 2018 sp. 6÷9 μm
CARATTERISTICHE: piastra base per consentire il collegamento a 135° di qualsiasi profilato. Dotata di 4 asole, permette una versatilità di orienta-
mento del profilato.
UTILIZZO: permette di collegare un profilato al materiale base (parete, pavimento, solaio). Utilizzato per realizzare il rinforzo a parete per mensole
soggette ad un elevato carico oppure puntoni di sostegno alle strutture. Si fissa al profilato con uno o due dadi rapidi Oter Bull art.120-01 ed un
tassello adatto alla tipologia di muratura.
CODICE A [mm] B [mm] C [mm] s [mm] Ø f [mm] α F [kg] F [kg] € Cad.
2
1
12720 45 70 110 4 14 135° 500 300 25,55
140-01
09SIPES
S 34 20
dado Passante Pesante
• Materiale: S235JR EN 10025 • Zincatura elettrolitica UNI ISO 2081:2018 sp. 6 ÷ 9 [µm]
CARATTERISTICHE:di forma rettangolare presenta due scanalature laterali zigrinate per un aggancio rapido e sicuro alle alette piegate dei profilati
appartenenti alla serie dello staffaggio pesante. Presenta un foro centrale filettato (femmina) per l'avvitamento delle barre filettate art. 855-Z.
UTILIZZO: viene utilizzato per realizzare connessioni tra i profilati/mensole e le barre filettate per fissare i collari. Si applica nella gola dei profilati pe-
santi esercitando una semplice rotazione di 45°. La particolare configurazione della testa con doppia scanalatura zigrinata permette una maggiore
velocità di applicazione. Può essere anche utilizzato per realizzare pendinature. Deve essere impiegato unitamente ad una barra filettata art.855Z
/tronchetto art.920Z e ad un dado esagonale art.149-06.
CODICE Ø S [mm] € Cad.
14000 M8 41x21/41/61/82 6 270 100 10/100 1,46
14005 M10 41x21/41/61/82 8 350 180 10/100 1,60
14010 M12 41x21/41/61/82 10 450 200 10/100 2,42
Oteraccordi S.p.A. si riserva il diritto di modificare senza preavviso le informazioni contenute nel presente catalogo. 115
