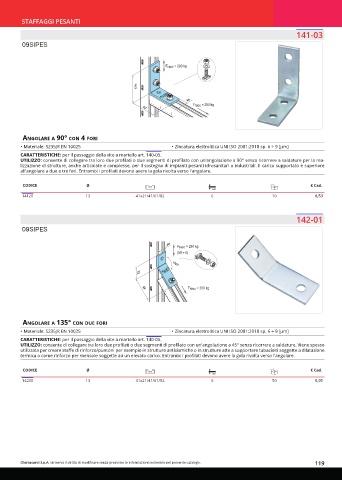

Page 119 - OTER - CATALISTINO 2024
P. 119
STAFFAGGI PESANTI
141-03
09SIPES
Fracc = 280 kg
107
40
Fracc = 280 kg
92
anGolare a 90° Con 4 fori
• Materiale: S235JR EN 10025 • Zincatura elettrolitica UNI ISO 2081:2018 sp. 6 ÷ 9 [µm]
CARATTERISTICHE: per il passaggio della vite a martello art. 140-05.
UTILIZZO: consente di collegare tra loro due profilati o due segmenti di profilato con un'angolazione a 90° senza ricorrere a saldature per la rea-
lizzazione di strutture, anche articolate e complesse, per il sostegno di impianti pesanti idrosanitari o industriali. Il carico supportato è superiore
all'angolare a due e tre fori. Entrambi i profilati devono avere la gola rivolta verso l'angolare.
CODICE Ø € Cad.
14120 13 41x21/41/61/82 6 10 6,53
142-01
09SIPES
40 Fracc = 250 kg
(Mf = 0)
135°
52
Fracc = 200 kg
88
anGolare a 135° Con due fori
• Materiale: S235JR EN 10025 • Zincatura elettrolitica UNI ISO 2081:2018 sp. 6 ÷ 9 [µm]
CARATTERISTICHE: per il passaggio della vite a martello art. 140-05.
UTILIZZO: consente di collegare tra loro due profilati o due segmenti di profilato con un'angolazione a 45° senza ricorrere a saldature. Viene spesso
utilizzata per creare staffe di rinforzo/puntoni per esempio in strutture antisismiche o in strutture atte a supportare tubazioni soggette a dilatazione
termica o come rinforzo per mensole soggette ad un elevato carico. Entrambi i profilati devono avere la gola rivolta verso l'angolare.
CODICE Ø € Cad.
14200 13 41x21/41/61/82 6 50 6,01
