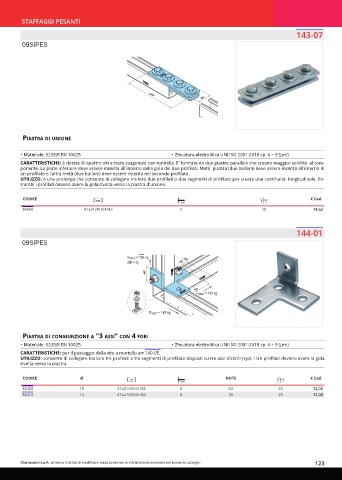

Page 123 - OTER - CATALISTINO 2024

STAFFAGGI PESANTI
143-07

09SIPES

155
40

Piastra di unione

• Materiale: S235JR EN 10025 • Zincatura elettrolitica UNI ISO 2081:2018 sp. 6 ÷ 9 [µm]
CARATTERISTICHE: è dotata di quattro viti a testa esagonale con rondella. E' formata da due piastre parallele che creano maggior solidità al com-
ponente. La parte inferiore deve essere inserita all'interno della gola dei due profilati. Metà piastra (due bulloni) deve essere inserita all'interno di
un profilato e l'altra metà (due bulloni) deve essere inserita nel secondo profilato.
UTILIZZO: è una prolunga che consente di collegare tra loro due profilati o due segmenti di profilato per creare una continuità longitudinale. En-
trambi i profilati devono avere la gola rivolta verso la piastra d'unione.

CODICE € Cad.
14360 41x21/41/61/82 5 10 14,62

144-01

09SIPES

Fracc = 150 kg 90
(Mf = 0) 40
40

90
Fracc = 165 kg

Fracc = 165 kg

Piastra di ConGiunzione a "3 assi" Con 4 fori
• Materiale: S235JR EN 10025 • Zincatura elettrolitica UNI ISO 2081:2018 sp. 6 ÷ 9 [µm]
CARATTERISTICHE: per il passaggio della vite a martello art.140-05.
UTILIZZO: consente di collegare tra loro tre profilati o tre segmenti di profilato disposti su tre assi distinti (xyz). I tre profilati devono avere la gola
rivolta verso la piastra.

CODICE Ø NOTE € Cad.
14400 13 41x21/41/61/82 6 DX 25 12,00
14410 13 41x21/41/61/82 6 SX 25 12,00
