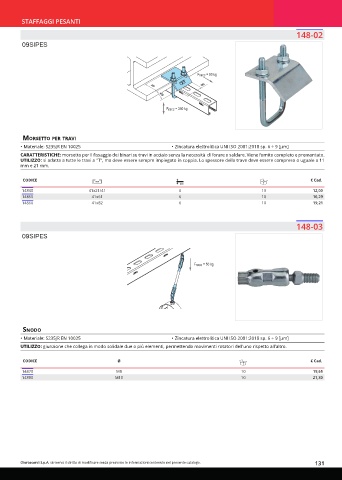

Page 131 - OTER - CATALISTINO 2024
P. 131
STAFFAGGI PESANTI
148-02
09SIPES
Fracc = 90 kg
80
50 20
Fracc = 350 kg
morsetto Per travi
• Materiale: S235JR EN 10025 • Zincatura elettrolitica UNI ISO 2081:2018 sp. 6 ÷ 9 [µm]
CARATTERISTICHE: morsetto per il fissaggio dei binari su travi in acciaio senza la necessità di forare o saldare. Viene fornito completo e premontato.
UTILIZZO: si adatta a tutte le travi a "T", ma deve essere sempre impiegato in coppia. Lo spessore della trave deve essere compreso o uguale a 11
mm e 21 mm.
CODICE € Cad.
14840 41x21/41 6 10 12,00
14850 41x61 6 10 16,29
14860 41x82 6 10 19,21
148-03
09SIPES
Fracc = 50 kg
snodo
• Materiale: S235JR EN 10025 • Zincatura elettrolitica UNI ISO 2081:2018 sp. 6 ÷ 9 [µm]
UTILIZZO: giunzione che collega in modo solidale due o più elementi, permettendo movimenti rotatori dell'uno rispetto all'altro.
CODICE Ø € Cad.
14870 M8 10 19,65
14880 M10 10 21,30
Oteraccordi S.p.A. si riserva il diritto di modificare senza preavviso le informazioni contenute nel presente catalogo. 131
