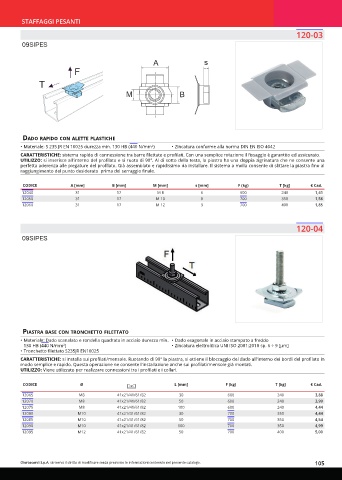

Page 105 - OTER - CATALISTINO 2024

STAFFAGGI PESANTI
120-03

09SIPES

A s
F

T
M B

dado raPido Con alette PlastiChe
• Materiale: S 235 JR EN 10025 durezza min. 130 HB (440 N/mm ) • Zincatura conforme alla norma DIN EN ISO 4042
2
CARATTERISTICHE: sistema rapido di connessione tra barre filettate e profilati. Con una semplice rotazione il fissaggio è garantito ed assicurato.
UTILIZZO: si inserisce all'interno del profilato e si ruota di 90°. Al di sotto della testa, la piastra ha una doppia zigrinatura che ne consente una
perfetta aderenza alle piegature del profilato. Già assemblato e rapidissimo da installare. Il sistema a molla consente di slittare la piastra fino al
raggiungimento del punto desiderato prima del serraggio finale.

CODICE A [mm] B [mm] M [mm] s [mm] F (kg) T [kg] € Cad.
12040 31 17 M 8 6 600 240 1,41
12050 31 17 M 10 8 700 350 1,56
12060 31 17 M 12 9 700 400 1,85

120-04
09SIPES

Piastra Base Con tronChetto filettato
• Materiale: Dado scanalato e rondella quadrata in acciaio durezza min. • Dado esagonale in acciaio stampato a freddo
130 HB (440 N/mm ) • Zincatura elettrolitica UNI ISO 2081:2018 sp. 6 ÷ 9 [µm]
2
• Tronchetto filettato S235JR EN10025
CARATTERISTICHE: si installa sui profilati/mensole. Ruotando di 90° la piastra, si ottiene il bloccaggio del dado all'interno dei bordi del profilato in
modo semplice e rapido. Questa operazione ne consente l'installazione anche sui profilati/mensole già montati.
UTILIZZO: Viene utilizzato per realizzare connessioni tra i profilati e i collari.

CODICE Ø L [mm] F (kg) T [kg] € Cad.

12065 M8 41x21/41/61/82 30 600 240 3,88
12070 M8 41x21/41/61/82 50 600 240 3,99
12075 M8 41x21/41/61/82 100 600 240 4,44
12080 M10 41x21/41/61/82 30 700 350 4,44
12085 M10 41x21/41/61/82 50 700 350 4,54
12090 M10 41x21/41/61/82 100 700 350 4,99
12095 M12 41x21/41/61/82 50 700 400 5,00

Oteraccordi S.p.A. si riserva il diritto di modificare senza preavviso le informazioni contenute nel presente catalogo. 105
