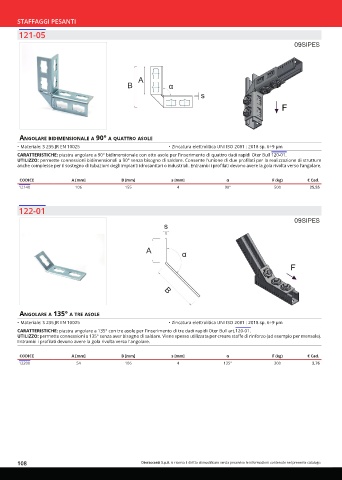

Page 108 - OTER - CATALISTINO 2024
P. 108
STAFFAGGI PESANTI
121-05
09SIPES
A
B α
s
F
anGolare Bidimensionale a 90° a quattro asole
• Materiale: S 235 JR EN 10025 • Zincatura elettrolitica UNI ISO 2081 : 2018 sp. 6÷9 μm
CARATTERISTICHE: piastra angolare a 90° bidimensionale con otto asole per l'inserimento di quattro dadi rapidi Oter Bull 120-01.
UTILIZZO: permette connessioni bidimensionali a 90° senza bisogno di saldare. Consente l'unione di due profilati per la realizzazione di strutture
anche complesse per il sostegno di tubazioni degli impianti idrosanitari o industriali. Entrambi i profilati devono avere la gola rivolta verso l'angolare.
CODICE A [mm] B [mm] s [mm] α F (kg) € Cad.
12140 106 155 4 90° 500 25,55
122-01
09SIPES
s
A α
F
B
anGolare a 135° a tre asole
• Materiale: S 235 JR EN 10025 • Zincatura elettrolitica UNI ISO 2081 : 2018 sp. 6÷9 μm
CARATTERISTICHE: piastra angolare a 135° con tre asole per l'inserimento di tre dadi rapidi Oter Bull art.120-01.
UTILIZZO: permette connessioni a 135° senza aver bisogno di saldare. Viene spesso utilizzata per creare staffe di rinforzo (ad esempio per mensole).
Entrambi i profilati devono avere la gola rivolta verso l'angolare.
CODICE A [mm] B [mm] s [mm] α F (kg) € Cad.
12200 54 106 4 135° 300 3,76
108 Oteraccordi S.p.A. si riserva il diritto di modificare senza preavviso le informazioni contenute nel presente catalogo.
